ДНШУ К155ИП6 и К155ИП7

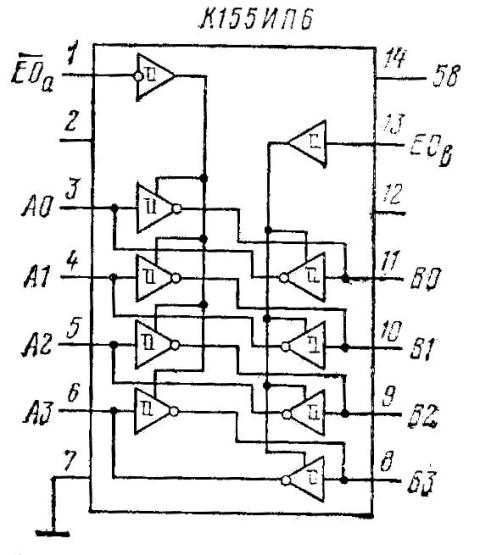

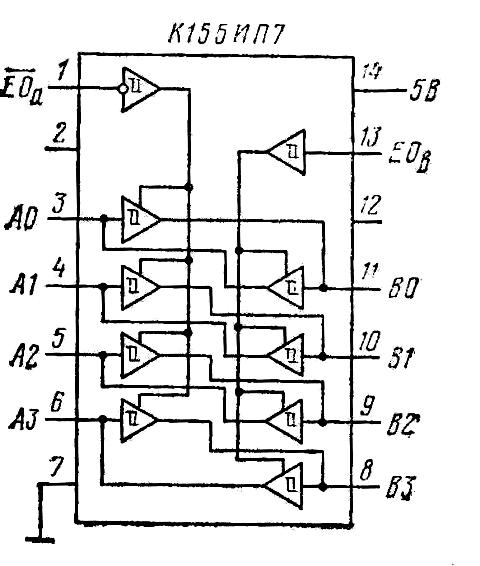

Микросхема К155ИП6 содержит четыре ДНШУ с инверсией. В микросхеме К155ИП7 аналогичной предыдущей по цоколевке, ДНШУ сигнал не инвертирует. Состояния ДНШУ в этих микросхемах приведены в таблице. Усилители в микросхемах К155ИП6 и К155ИП7 имеют входные пороги как у триггера Шмитта. Недостаток ДНШУ этих микросхем в том, что возможен прием недопустимого и опасного сигнала управления Е0_а = Н и ЕО_в = В, когда оба усилителя в канале открыты.

Для микросхемы К155ИП6 ток потребления I⁰_пот = 28 мА, если на выходах напряжение низкого уровня и ЗЗ мА, когда все выходы разомкнуты. Для микросхемы К155ИП7 аналогичные токи равны 40мА и 43 мА. Время задержки выключения от низкого уровня к разомкнутому состоянием Z составляет 35 нс.

Состояние ДНШУ в микросхемах К155ИП6 и К155ИП7

Вход		Выход
		К155ИП6		К155ИП7
Е0а	Е0в	An	Bn	An	Bn
Н	Н	Вход	В= А	вход	В=А
В	Н	Z	Z	Z	Z
Н	В	Недопустимо		Недопустимо
В	В	А= В	Вход	А=В	Вход
