К155ИП4, КМ155ИП4 (74182)

Микросхема К155ИП4, КМ155ИП4 (74182) — высокоскоростная схема ускоренного переноса. Она применяется при каскадировании АЛУ, имеющих емкость 4 бит и более. Микросхемы К155ИП4, КМ155ИП4 (74182) могут обслуживать четыре АЛУ К155ИП3. Они имеют вход приема сигнала переноса С_n (активный уровень — высокий) и четыре пары входов G₁ и Р₁. Входы G₁ — G₄ (для сигналов генерации переноса) и Р₁ — Р₄ (распространения переноса) согласованы е аналогичными выходами АЛУ К155ИП3. Активные уровни для входов G₁ и Р₁ — низкие. На трех выходах СУП выделяются три сигнала переноса С_n+x, С_n+y и C_n+z (с высокими активными уровнями), требуемые для работы обслуживаемых АЛУ. Микросхемы К155ИП4, КМ155ИП4 (74182) имеют также два вспомогательных выхода; P - распространение переноса, G — генерация переноса (активные уровни низкие). Эти выходы необходимы для построения систем ускоренного переноса более высокого порядка.

На выходах СУП К155ИП4, КМ155ИП4 (74182) выполняет следующие логические функции:

C_n+x = Gl + Pl С_n,

С_n+y = G2 + P2G0 + Р2Р1С_n,

С_n+y = G3+ Р3G2+ Р3Р2G1 + Р3Р2Р1С_n,

G = G4 + P4G3 + P4P3G2 + Р4Р3Р2G1,

P = P4P3P2P1.

Данные на выходах C_n+x, С_n+y, C_n+z, G и P в зависимости от кодов на входах сведены в таблицы.

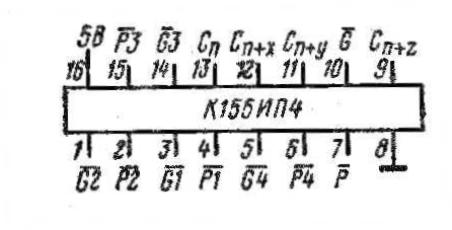

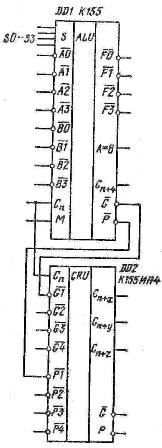

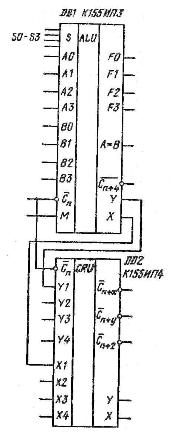

На рисунке показано присоединение генератора ускоренного переноса К155ИП4, КМ155ИП4 (74182) к одному АЛУ К155ИПЗ при активных низких логических уровнях. Для активных высоких уровней схема соединения СУП к АЛУ не меняется, однако входы и выходы как СУП, так и АЛУ, где генерируется перенос, удобнее переименовать. Микросхемы К155ИП4, КМ155ИП4 (74182) при активных высоких уровнях выполняет следующие логические функции:

С_n+x = Y1 (X1 + C_n),

С_n+y = Y2[X2 + Y1 (X1 + C_n)]

С_n+z = Y3{X3 + Y2[X2 Y1 (X1 + C_n)]},

Y = Y4 (Х4 + YЗ) (Х4 + ХЗ + Y1) (Х4 + ХЗ + Y1) (X4 + X3 + Х2+ Y1),

Х = Х4 + ХЗ + Х2 + Х1.

В таблице показаны соотношения между операндами А и В, логическим уровнем на выходе переноса C_n+4 и входным переносом C_n.

Микросхемы К155ИП4, КМ155ИП4 (74182) потребляют ток 72 мА. Время задержки распространения сигнала от входов до выходов не превышает для К155ИП4, КМ155ИП4 (74182) — 22 нс.

Данные на выходе C_n+x СУП К155ИП4, КМ155ИП4 (74182)

Вход			Выход Сn+x
G1	P1	Cn
Н	х	х	В
х	Н	В	В
Любые другиевходные уровни			Н

Данные на выходе C_n+y СУП К155ИП4, КМ155ИП4 (74182)

Вход					Выход Cn+y
G2	Gl	Р2	Pl	Cn
Н	х	х	х	х	В
х	Н	Н	х	х	В
х	х	Н	Н	В	В
Любые другиевыходные уровни					Н

Данные на выходе P СУП К155ИП4, КМ155ИП4 (74182)

Вход				Выход P
P4	P3	P2	P1
Н	Н	Н	Н	Н
Любые другие входные уровни				В

Данные на выходе C_n+z СУП К155ИП4, КМ155ИП4 (74182)

Вход							Выход Cn+z
G3	G2	G1	P3	P2	P1	Cn
Н	х	х	х	х	х	х	В
х	Н	х	Н	х	х	х	В
х	х	Н	Н	Н	х	х	В
х	х	х	Н	Н	Н	В	В
Любые другиевходные уровни							Н

Данные на выходе G СУП К155ИП4, КМ155ИП4 (74182)

Вход							Выход G
G4	G3	G2	G1	P4	P3	P2
Н	х	х	х	х	х	х	Н
х	Н	х	х	Н	х	х	Н
х	х	Н	х	Н	Н	х	Н
х	х	х	Н	Н	Н	Н	Н
Любые другие входные уровни							В

Определение соотношения операндов А и В с помощью СУП К155ИП4, КМ155ИП4 (74182)

ВходСn	ВыходпереносаСn+4	Активныеуровнинизкие	Активныеуровнивысокие
В	В	А≥В	А≤B
В	Н	А<В	А>В
Н	В	А>В	А<В
Н	Н	А≤B	А≥В

Зарубежным аналогом микросхем К155ИП4, КМ155ИП4 является арифметико-логическое устройство 74182.
