К155ИП3 - арифметико-логическое устройство
Микросхема представляет собой арифметико-логическое устройсво (АЛУ).
Содержит 335 интегральных элементов.
Корпус К155ИП3 типа 201.14-1, масса ≤ 1 г.
Корпус ИМС К155ИП3
Корпус ИМС К155ИП3

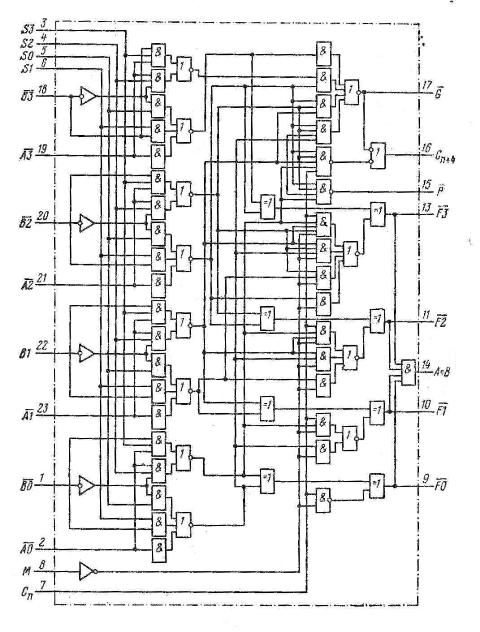

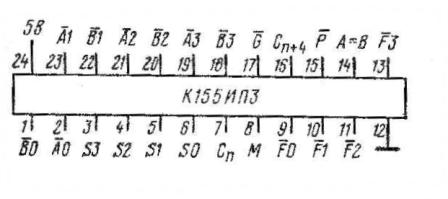

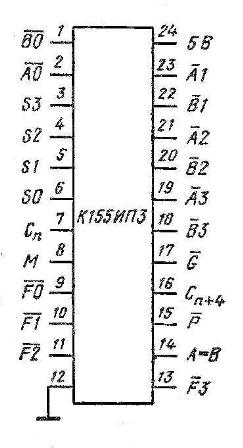

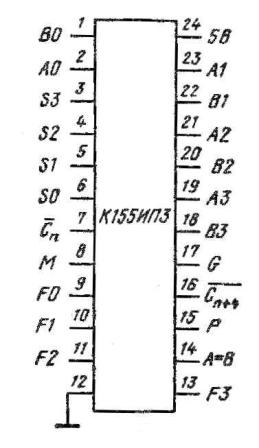

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
|
№ вывода
|
Назначение
|
|
1
|
информационный вход младшего разряда B0
|
|
2
|
информационный вход младшего разряда A0
|
|
3,4,5,6
|
вход "выбор функции" (S3,S2,S1,S0)
|
|
7
|
вход "перенос" CD
|
|
8
|
вход "режим работы" (M)
|
|
9
|
выход "образование функции" младшего разряда (F0)
|
|
10,11
|
выход "образование функции" (F1,F2)
|
|
12
|
общий
|
|
13
|
выход "образование функции" старшего разряда (F3)
|
|
14
|
выход "сравнения" (K)
|
|
15
|
выход "распространения переноса" (P)
|
|
16
|
выход "перенос" (C4)
|
|
17
|
выход "образование переноса" (G)
|
|
18,19
|
информационные входы старшего разряда (B3,A3)
|
|
22,23
|
информационные входы (B1,A1)
|
|
24
|
напряжение питания
|
Электрические параметры
Электрические параметры
|
Номинальное напряжение питания
|
5 В ± 5 %
|
|
Выходное напряжение низкого уровня
|
≤ 0,4 В
|
|
Выходное напряжение высокого уровня
|
≥ 2,4 В
|
|
Входной ток низкого уровня
|
|
по выводам 3-6
|
≤ -6,4 мА
|
|
по выводам 1,2,18-23
|
≤ -4,8 мА
|
|
по выводу 8
|
≤ -1,6 мА
|
|
по выводу 7
|
≤ -8 мА
|
|
Входной ток высокого уровня
|
|
по выводам 3-6
|
≤ 0,16 мА
|
|
по выводам 1,2,18-23
|
≤ 0,12 мА
|
|
по выводу 8
|
≤ 0,04 мА
|
|
по выводу 7
|
≤ 0,2 мА
|
|
Ток потребления
|
|
при низком уровне выходного напряжения
|
≤ 150 мА
|
|
при высоком уровне выходного напряжения
|
≤ 140 мА
|
|
Потребляемая мощность
|
≤ 788 мВт
|
Электрические параметры
|
Номинальное напряжение питания
|
5 В ± 5%
|
|
Выходное напряжение низкого уровня
|
≤ 0,4 В
|
|
Выходное напряжение высокого уровня
|
≥ 2,4 В
|
|
Входной ток низкого уровня:
|
|
по входам 3-6
|
≤ -6,4 мА
|
|
по входам 1, 2, 18-23
|
≤ -4,8 мА
|
|
по входу 8
|
≤ -1,6 мА
|
|
по входу 7
|
≤ -8 мА
|
|
Входной ток высокого уровня:
|
|
по входам 3-6
|
≤ 0,16 мА
|
|
по входам 1, 2, 18-23
|
≤ 0,12 мА
|
|
по входу 8
|
≤ 0,04 мА
|
|
по входу 7
|
≤ 0,2 мА
|
|
Ток потребления:
|
|
при низком уровне выходного напряжения
|
≤ 150 мА
|
|
при высоком уровне выходного напряжения
|
≤ 140 мА
|
|
Потребляемая мощность
|
≤ 788 мВт
|
|
Время задержки распространения при включении:
|
|
по входу 7 по выходам 9-11, 13
|
≤ 18 нс
|
|
по входу 7 по выходу 16
|
≤ 19 нс
|
|
по любому входу 1, 2, 18-23 по выходам 15, 17
|
≤ 25 нс
|
|
по любому входу 1, 2, 18-23 по соответствующему разрядному выходу 9-11, 13
|
≤ 34 нс
|
|
по любому входу 1, 2, 18-23 по любому выходу 9-11, 13, 14 (за исключением каналов вход 1, 2-выход 9; вход 22,23-выход 10; вход 20, 21-выход 11; вход 18, 19-выход 13)
|
≤ 48 нс
|
|
Время задержки распространения при выключении:
|
|
по входу 7 по выходам 9-11, 13
|
≤ 19 нс
|
|
по входу 7 по выходу 16
|
≤ 18 нс
|
|
по любому входу 1, 2, 18-23 по выходам 15, 17
|
≤ 25 нс
|
|
по любому входу 1, 2, 18-23 по соответствующему разрядному выходу 9-11, 13
|
≤ 48 нс
|
|
по любому входу 1, 2, 18-23 по любому выходу 9-11, 13, 14 (за исключением каналов вход 1, 2-выход 9; вход 22, 23-выход 10; вход 20, 21-выход 11; вход 18, 19-выход 13
|
≤ 34 нс
|
|
по входам 14, 16
|
≤ 50 нс
|
|
Время переноса
|
≤ 25 нс
|
|
Время суммирования
|
≤ 48 нс
|
Литература
-
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
-
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
-
