К155ИП2, КМ155ИП2 - восьмиразрядная схема контроля четности

Микросхемы представляют собой восьмиразрядную схему контроля четности. Содержит 131 интегральный элемент. Корпус К155ИП2 типа 201.14-1, масса ≤ 1 г., КМ155ИП2 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ИП2

201.14-1 package view
Корпус ИМС К155ИП2

Корпус ИМС КМ155ИП2

201.14-8 package view
Корпус ИМС КМ155ИП2

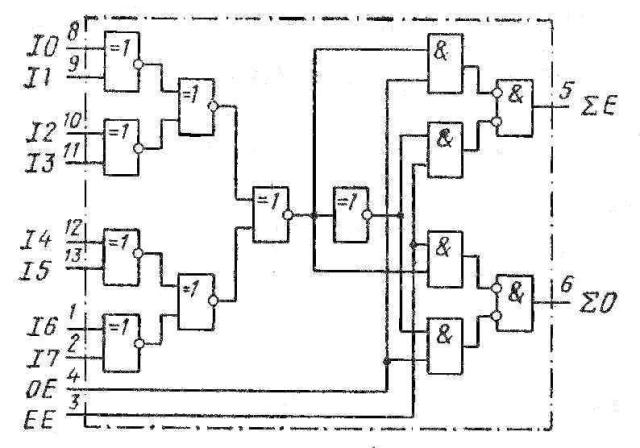

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение

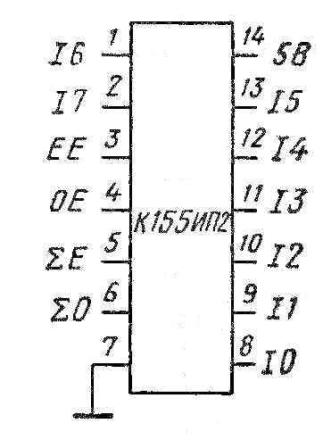

Назначение выводов
№ вывода Назначение
1 вход I6
2 вход I7
3 вход PE
4 вход P0
5 выход FE
6 выход F0
7 общий
8 вход I0
9 вход I1
10 вход I2
11 вход I3
12 вход I4
13 вход I5
14 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18...-55 мА
Ток потребления ≤ 56 мА
Потребляемая статическая мощность ≤ 294 мВт
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня:
по входам 1, 2, 8-13 ≤ -1,6 мА
по входам 3, 4 ≤ -3,2 мА
Входной ток высокого уровня:
по входам 1, 2, 8-13 ≤ 40 мкА
по входам 3, 4 ≤ 80 мкА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-55 мА
Ток потребления ≤ 56 мА
Потребляемая статическая мощность ≤ 294 мВт
Время задержки распространения при включении:
по входам 1, 2, 8-13 по выходам 5, 6 ≤ 68 нс
по входам 3, 4 по выходам 5, 6 ≤ 10 нс
Время задержки распространения при выключении:
по входам 1, 2, 8-13 по выходам 5, 6 ≤ 48 нс
по входам 3, 4 по выходам 5, 6 ≤ 20 нс

Зарубежные аналоги

  • SN74180N
  • SN74180J
