К155ИМ2, КМ155ИМ2 - одноразрядныйдвухразрядный полный (двоичный) сумматор

Микросхемы представляют собой одноразрядный двухразрядный (двоичный) полный сумматор. Содержат 91 интегральный элемент. Корпус К155ИМ2 типа 201.14-1, масса ≤ 1 г., КМ155ИМ2 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ИМ2

201.14-1 package view
Корпус ИМС К155ИМ2

Корпус ИМС КМ155ИМ2

201.14-8 package view
Корпус ИМС КМ155ИМ2

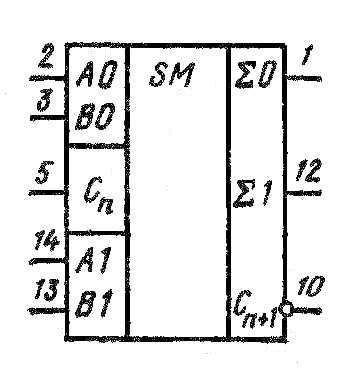

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1 выход суммы S1
2 вход слагаемого А1
3 вход слагаемого В1
4 напряжение питания
5 вход переноса P1
6-9 свободные
10 выход переноса P2
11 общий
12 выход суммы S2
13 вход слагаемого В2
14 вход слагаемого А2

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Помехоустойчивость ≥ 0,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18...-55 мА
Ток потребления ≤ 58 мА
Потребляемая статическая мощность ≤ 305 мВт
Время задержки распространения при включении от вывода 5 до 12 ≤ 42 нс
Время задержки распространения при выключении от вывода 13 до 12 ≤ 40 нс
Время задержки распространения по цепи суммы ≤ 37,5 нс
Время задержки распространения по цепи переноса ≤ 23 нс
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Помехоустойчивость ≥ 0,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня по входам 2, 3, 5 ≤ -6,4 мА
Входной ток высокого уровня ≤ 0,16 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-57 мА
Ток потребления ≤ 58 мА
Потребляемая статическая мощность ≤ 305 мВт
Время задержки распространения при включении от вывода 5 до 12 ≤ 42 нс
Время задержки распространения при выключении от вывода 13 до 12 ≤ 40 нс
Среднее время задержки распространения по цепи суммы ≤ 37,5 нс
Среднее время задержки распространения по цепи переноса ≤ 23 нс

Зарубежные аналоги

  • SN7482N
  • SN7482J
