К155ИМ1, КМ155ИМ1 - одноразрядный полный сумматор

Микросхемы представляют собой одноразрядный полный сумматор. Содержат 77 интегральный элемент. Корпус К155ИМ1 типа 201.14-1, масса ≤ 1 г., КМ155ИМ1 типа 201.14-8, масса ≤ 2,2 г.

Корпус ИМС К155ИМ1

201.14-1 package view
Корпус ИМС К155ИМ1

Корпус ИМС КМ155ИМ1

201.14-8 package view
Корпус ИМС КМ155ИМ1

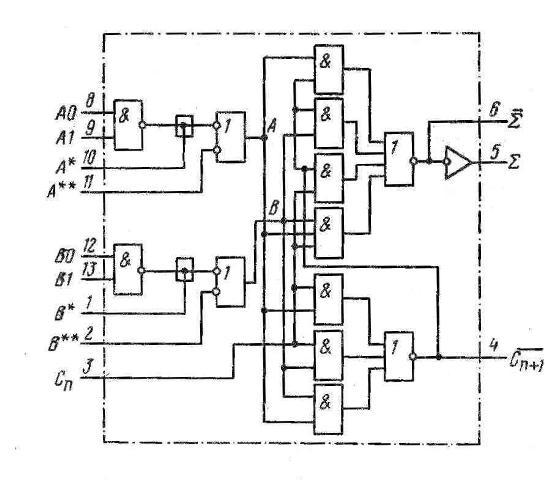

Условное графическое обозначение

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1 вход инверсный слагаемого B3
2 вход инверсный слагаемого B4
3 вход переноса P1
4 выход инверсный переноса P2
5 выход суммы S
6 выход инверсной суммы S
7 общий
8 вход слагаемого A1
9 вход слагаемого A2
10 вход инверсный слагаемого A3
11 вход инверсный слагаемого A4
12 вход слагаемого B1
13 вход слагаемого B2
14 напряжение питения

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Помехоустойчивость ≥ 0,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня по входам 2,8,9,11,12,13 ≤ -1,6 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18...-57 мА
Ток потребления ≤ 35 мА
Потребляемая статическая мощность ≤ 184 мВт
Время задержки распространения при включении от вывода 11 до 5 ≤ 80 нс
Время задержки распространения при выключении от вывода 11 до 5 ≤ 70 нс
Время задержки распространения по цепи суммы ≤ 75 нс
Время задержки распространения по цепи переноса ≤ 14,5 нс

Зарубежные аналоги

  • SN7480N
  • SN7480J
