К155ИЕ9 - синхронный десятичный четырехразрядный счетчик

Микросхема представляет собой синхронный десятичный четырехразрядный счетчик. В ИС имеется возможность синхронной установки в произвольное состояние от 0 до 9, а также ассинхронный сброс и дешифрирующий счетный выход. В качестве запоминающего элемента используется JK-триггер с внутренней задержкой. Счетчик устанавливается в исходное состояние при наличии на контрольном входе L низкого уровня, при этом разрешена подача сигналов на входы JK-триггеров через входы предварительной установки D1-D4. Счет происходит при наличии на входах P,T,L высокого уровня. ИС устанавливается в нулевое состояние подачей на вход R напряжения низкого уровня. Корпус К155ИЕ9 типа 238.16-1.

Корпус ИМС К155ИЕ9

238.16-1 package view
Корпус ИМС К155ИЕ9

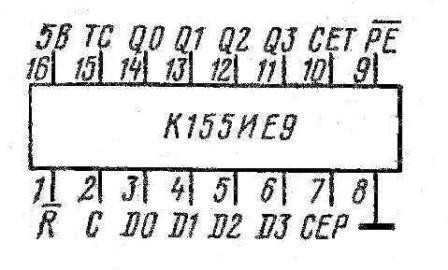

Условное графическое обозначение

Условное графическое обозначение К155ИЕ9
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1 вход установки "0" R
2 вход синхронизации
3 информационный вход D1
4 информационный вход D2
5 информационный вход D3
6 информационный вход D4
7 вход разрешения счета ET1
8 общий
9 вход загрузки PL
10 вход разрешения счета ET2
11 выход Q4
12 выход Q3
13 выход Q2
14 выход Q1
15 выход переноса P
16 напряжение питения +U п

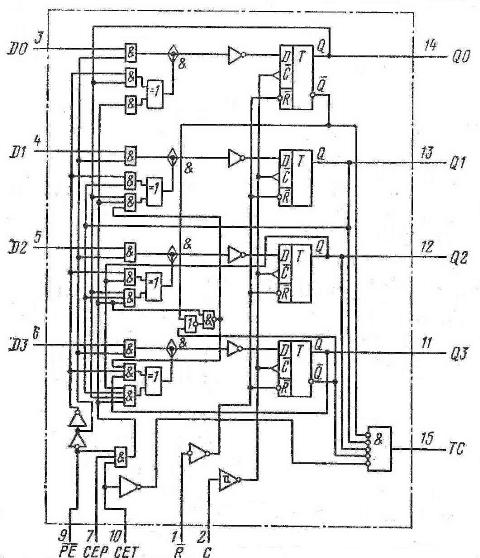

Функциональная схема

Функциональная схема К155ИЕ9
Функциональная схема

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня при U п =4,7 В, I вых =16 мА, U 1 вх =2 В, U 2 вх =0,8 В ≤ 0,4 В
Выходное напряжение высокого уровня при U п =4,7 В I вых =16 мА, U 1 вх =2 В, U 2 вх =0,8 В ≥ 2,4 В
Напряжение на антизвонном диоде при U п =4,75 В ≥ 1,5 В
Входной ток низкого уровня при U п =5,25 В
по входам 2 и 10 ≤ |-3,2| мА
по остальным входам ≤ |-1,6| мА
Входной ток высокого уровня при U п =5,25 В
по входам 2 и 10 ≤ 0,08 мА
по остальным входам ≤ 0,04 мА
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня при U п =4,7 В, I вых =16 мА, U 1 вх =2 В, U 0 вх =0,8 В ≤ 0,4 В
Выходное напряжение высокого уровня при U п =4,7 В, I вых =-0,8 мА, U 1 вх =2 В, U 0 вх =0,8 В ≥ 2,4 В
Напряжение на антизвонном диоде при U п =4,75 В ≥ 1,5 В
Входной ток низкого уровня при U п =5,25 В, U 1 вх =4,5 В, U 0 вх =0,4 В:
по входам 2 и 10 ≤ |-3,2| мА
по остальным входам ≤ |-1,6| мА
Входной ток высокого уровня при U п п=5,25 В, U 1 вх =4,5 В, U 0 вх =0,4 В:
по входам 2 и 10 ≤ 80 мкА
по остальным входам ≤ 40 мкА
Ток потребления при низком уровне выходного напряжения при U п =5,25 В, U 1 вх =4,5 В, U 0 вх =0 В ≤ 101 мА
Ток потребления при высоком уровне выходного напряжения при U п =5,25 В, U 1 вх =4,5 В ≤ 94 мА
Ток короткого замыкания при U п =5,25 В -18…-57 мА
Время задержки распространения при включении при U п =5 В ±5%, U 1 вх =3 В, U 0 вх =0 В, C н =15 пФ ±15%:
вход 2 — выходы 11, 12, 13, 14 в режиме "счет" ≤ 23 нс
вход 2 — выходы 11, 12, 13, 14 в режиме "запись" ≤ 29 нс
вход 2 — выход 15 ≤ 35 нс
вход 10 — выход 15 ≤ 16 нс
вход 1 — выходы 11, 12, 13, 14 ≤ 38 нс
Время задержки распространения при выключении при U п =5 В ±5%, U 1 вх =3 В, U 0 вх =0 В, C н =15 пФ ±15%:
вход 2 — выходы 11, 12, 13, 14 в режиме "счет" ≤ 20 нс
вход 2 — выходы 11, 12, 13, 14 в режиме "запись" ≤ 25 нс
вход 2 — выход 15 ≤ 35 нс
вход 10 — выход 15 ≤ 16 нс

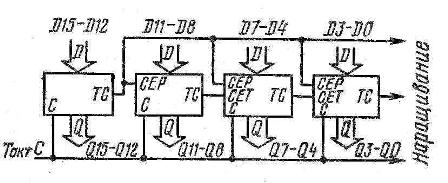

Рекомендации по применению

Емкость между выводами 11, 12, 13, 14, 15, 16 и шиной "корпус" равна 100 000 пФ.

Зарубежные аналоги

  • SN74160N

Литература

  • Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
  • Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
  • Онлайн справочник chipinfo.ru : К155ИЕ9 - синхронный десятичный четырехразрядный счетчик
  • Онлайн справочник kiloom.ru : К155ИЕ9
