К155ИЕ8, КМ155ИЕ8 - делитель частоты с переменным коэффициентом деления

Микросхемы представляет собой делитель частоты с переменным коэффициентом деления. Содержит 286 интегральных элементов. Корпус К155ИЕ8 типа 238.16-2, КМ155ИЕ8 типа 201.16-6.

Корпус ИМС К155ИЕ8

238.16-2 package view
Корпус ИМС К155ИЕ8

Корпус ИМС КМ155ИЕ8

201.16-6 package view
Корпус ИМС КМ155ИЕ8

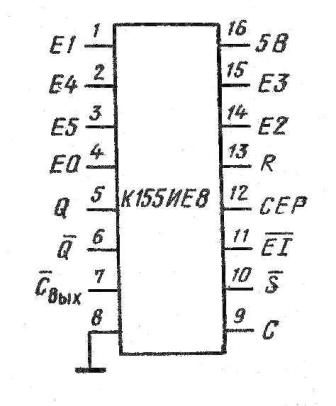

Условное графическое обозначение

Условное графическое обозначение К155ИЕ8
Условное графическое обозначение
Назначение выводов
№ вывода Назначение
1 вход умножения V2
2 вход умножения V16
3 вход умножения V32
4 вход умножения V1
5 выход "Z"
6 выход "Y"
7 выход "разрешения счета"
8 общий
9 вход счетный
10 вход стробировани
11 вход "разрешения счета"
12 вход последовательного включения
13 вход установки "0"
14 вход умножения V4
15 вход умножения V8
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня при U п =4,75 В ≤ 0,4 В
Выходное напряжение высокого уровня при U п =4,75 В ≥ 2,4 В
Напряжение на антизвонном диоде при U п =4,75 В ≥ -1,5 В
Входной ток низкого уровня
по выводам 1-4,10-15 ≤ -1,6 мА
по выводу 9 ≤ -3,2 мА
Входной ток высокого уровня
по выводам 1-4,10-15 ≤ 0,04 мА
по выводу 9 ≤ 0,08 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18...-57 мА
Ток потребления ≤ 120 мА
Потребляемая статическая мощность ≤ 630 мВт
Время задержки распространения при включении
от входа "разрешение счета" до выхода "разрешение счета" ≤ 21 нс
от счетного входа до выхода Z ≤ 26 нс
от входа "умножение" до выхода Z ≤ 10 нс
от входа последовательного включения до выхода Y ≤ 10 нс
от счетного входа до выхода "разрешение счета" ≤ 33 нс
от входа "установка нуля" до выхода Z ≤ 23 нс
от входа "стробирование" до выхода Z ≤ 23 нс
Время задержки распространения при выключении
от входа "разрешение счета" до выхода "разрешение счета" ≤ 20 нс
от счетного входа до выхода Z ≤ 18 нс
от входа "умножение" до выхода Z ≤ 14 нс
от входа последовательного включения до выхода Y ≤ 14 нс
от счетного входа до выхода "разрешение счета" ≤ 30 нс
от входа "стробирование" до выхода Z ≤ 18 нс
Коэффициент разветвления по выходу 10
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня:
по выводам 1-4, 10-15 ≤ -1,6 мА
по выводу 9 ≤ -3,2 мА
Входной ток высокого уровня:
по выводам 1-4, 10-15 ≤ 40 мкА
по выводу 9 ≤ 80 мкА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-57 мА
Ток потребления ≤ 120 мА
Потребляемая статическая мощность ≤ 630 мВт
Число разрядов 6
Время задержки распространения при включении:
от входа "разрешение счета" до выхода "разрешение счета " ≤ 21 нс
от счетного входа до выхода Z ≤ 26 нс
от входа "умножение" до выхода Z ≤ 10 нс
от входа последовательного включения до выхода Y ≤ 10 нс
от счетного входа до выхода "разрешение счета" ≤ 33 нс
от входа "установка нуля" до выхода Z ≤ 23 нс
от входа "стробирование" до выхода Z ≤ 23 нс
Время задержки распространения при выключении:
от входа "разрешение счета" до выхода "разрешение счета " ≤ 20 нс
от счетного входа до выхода Z ≤ 18 нс
от входа "умножение" до выхода Z ≤ 14 нс
от входа последовательного включения до выхода Y ≤ 14 нс
от счетного входа до выхода "разрешение счета" ≤ 30 нс
от входа "стробирование" до выхода Z ≤ 18 нс
Нагрузочная способность 10

Зарубежные аналоги

  • SN7497N
  • SN7497J
