Микросхемы представляет собой двоично-десятичный реверсивный счетчик. Содержит 268 интегральных элементов. Корпус К155ИЕ6 типа 238.16-1, КМ155ИЕ6 типа 201.16-6.
Корпус ИМС К155ИЕ6
Корпус ИМС К155ИЕ6
Корпус ИМС КМ155ИЕ6
Корпус ИМС КМ155ИЕ6

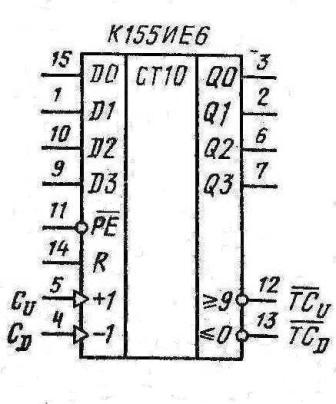

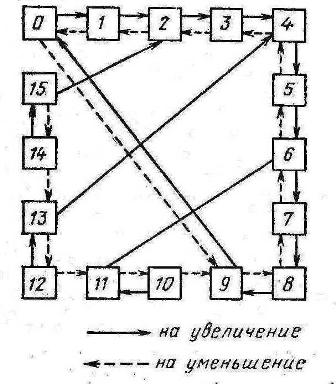

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода
Назначение
1
вход информационный D2
2
выход второго разряда Q2
3
выход первого разряда Q1
4
вход "обратный счет"
5
вход "прямой счет"
6
выход третьего разряда Q3
7
выход четвертого разряда Q4
8
общий
9
вход информационный D8
10
вход информационный D4
11
вход предварительной записи
12
выход "прямой перенос"
13
выход "обратный перенос"
14
вход установки "0" R
15
вход информационный D1
16
напряжение питания
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня при U
п
=4,75 В
≤ 0,4 В
Выходное напряжение высокого уровня при U
п
=4,75 В
≥ 2,4 В
Напряжение на антизвонном диоде при U
п
=4,75 В
≥ -1,5 В
Помехоустойчивость
≥ 0,4 В
Входной ток низкого уровня
≤ 1,6 мА
Входной ток высокого уровня
≤ 0,04 мА
Входной пробивной ток
≤ 1 мА
Ток короткого замыкания
-18...-65 мА
Ток потребления
≤ 102 мА
Потребляемая статическая мощность
≤ 535 мВт
Время задержки выключения от входа "уст.0" до выхода Q
≤ 35 нс
Время задержки выключения от входа предварительной записи до выхода Q
≤ 40 нс
Время задержки включения от входа предварительной записи до выхода Q
≤ 40 нс
Время задержки выключения от входа "прямой счет" до выхода "прямой перенос"
≤ 26 нс
Время задержки включения от входа "прямой счет" до выхода "прямой перенос"
≤ 24 нс
Время задержки выключения от входа "прямой счет" до выхода Q
≤ 38 нс
Время задержки включения от входа "прямой счет" до выхода Q
≤ 47 нс
Время задержки включения от входа "обратный счет" до выхода "обратный перенос"
≤ 24 нс
Время задержки выключения от входа "обратный счет" до выхода "обратный перенос"
≤ 24 нс
Время задержки включения от входа "обратный счет" до выхода Q
≤ 47 нс
Время задержки выключения от входа "обратный счет" до выхода Q
≤ 38 нс
Коэффициент разветвления по выходу
10
Максимальная длительность фронта (среза) входного импульса
≤ 150 нс
Зарубежные аналоги
SN74192N
SN74192J
Литература
Интегральные микросхемы и их зарубежные аналоги
: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги
Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
