Микросхемы представляет собой двоичный счетчик. Каждая ИС состоит из четырех JK-триггеров,образуя счетчик делитель на 2 и 8. Установочные входы обеспечивают прекращение счета и одновременно возвращают все триггеры в состояние низкого уровня (на входы R0(1) и R0(2) подается высокий уровень). Выход Q1 не соединен с последующими триггерами. Если ИС используется как четырехразрядный двоичный счетчик, то счетные импульсы подаются на С1, а если как трехразрядный - то на вход С2. Корпус К155ИЕ5 типа 201.14-1, КМ155ИЕ5 типа 201.14-8.
Корпус ИМС К155ИЕ5
Корпус ИМС К155ИЕ5
Корпус ИМС КМ155ИЕ5
Корпус ИМС КМ155ИЕ5

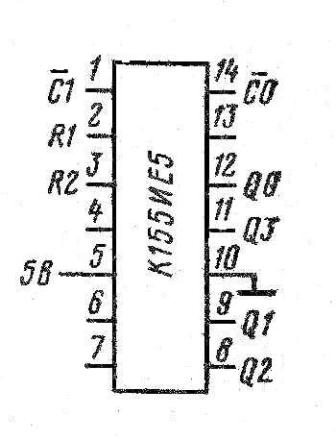

Условное графическое обозначение
Условное графическое обозначение
Назначение выводов
№ вывода
Назначение
1
вход счетный С2
2
вход установки 0 R0(1)
3
вход установки 0 R0(2)
4,6,7,13
свободные
5
напряжение питания +U
п
8
выход Q3
9
выход Q2
10
общий
11
выход Q4
12
выход Q1
14
вход счетный C1

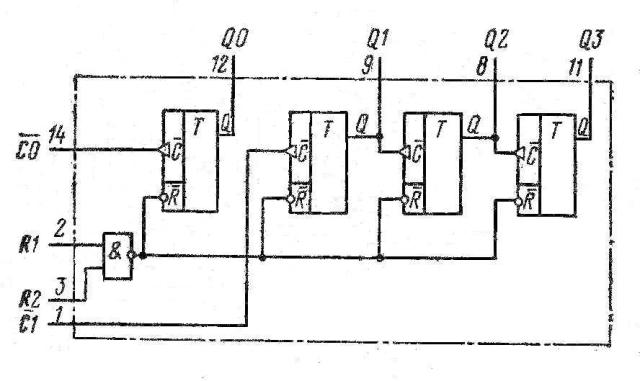

Функциональная схема
Функциональная схема
Электрические параметры
Электрические параметры
Номинальное напряжение питания
5 В ± 5 %
Выходное напряжение низкого уровня при U
п
=4,75 В
≤ 0,4 В
Выходное напряжение высокого уровня при U
п
=4,75 В
≥ 2,4 В
Напряжение на антизвонном диоде при U
п
=4,75 В
≥ 1,5 В
Входной ток низкого уровня по входам установки в 0 при U
п
=5,25 В
≤ -1,6 мА
Входной ток низкого уровня по счетным входам С1 и С2 при U
п
=5,25 В
≤ -3,2 мА
Входной ток высокого уровня по входам установки в 0 при U
п
=5,25 В
≤ -0,04 мА
Входной ток высокого уровня по счетным входам С1 и С2 при U
п
=5,25 В
≤ 0,08 мА
Ток входного пробивного напряжения по входам установки в 0 и счетным входам С1 и С2
≤ 1 мА
Ток потребления
≤ 53 мА
Время задержки распространения при включении по счетному входу С1 при U
п
=5 В
≤ 135 нс
Время задержки распространения при выключении по счетному входу С1 при U
п
=5 В
≤ 135 нс
Ток короткого замыкания приU
п
=5,25 В
-18...57 мА
Предельно допустимые режимы эксплуатации
Предельно допустимые режимы эксплуатации
Напряжение питания
≤ 6 В
Минимальное напряжение на входе
-0,4 В
Максимальное напряжение на входе
5,5 В
Минимальное напряжение на выходе
-0,3 В
Максимальное напряжение на выходе закрытой ИС
5,25 В
Температура окружающей среды
К155ИЕ5
-10...+70 ° C
КМ155ИЕ5
-45...+85 ° C
Зарубежные аналоги
SN7493N
SN7493J
