К155ИЕ4, КМ155ИЕ4 - счетчик-делитель на 12
Микросхемы представляет собой счетчик-делитель на 12. Каждая ИС состоит из четырех JK-триггеров, имеющих общую установку в 0. Для получения делителя на 12 выход Q1 соединяют со входом C2, для получения делителя на 6 и 3 (выходы Q3 и Q4 соответственно). Корпус К155ИЕ4 типа 201.14-1, КМ155ИЕ4 типа 201.14-8.
Микросхемы представляют собой счетчик-делитель на 12. Каждая ИС состоит из четырех JK-триггеров, имеющих общую установку в 0. Для получения делителя на 12 выход Q1 соединяют с входом C2. Для получения делителя на 6 и 3 (выводы Q3 и Q4 соответственно) входные импульсы подают на вход C2 (выводы C1 и C2 не соединяют). Корпус К155ИЕ4 типа 201.14-1, КМ155ИЕ4 типа 201.14-8.
Корпус ИМС К155ИЕ4
Корпус ИМС КМ155ИЕ4

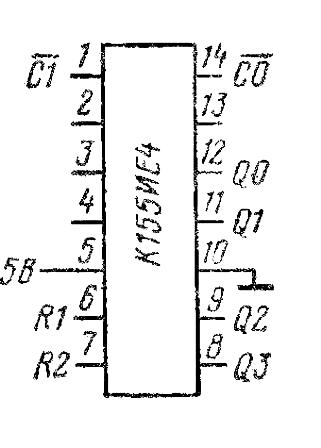

Условное графическое обозначение ИМС К155ИЕ4
| № вывода | Назначение |
|---|---|
| 1 | вход счетный С2 |
| 2,3,4,13 | свободные |
| 5 | напряжение питания +U п |
| 6 | вход установки 0 R0(1) |
| 7 | вход установки 0 R0(2) |
| 8 | выход Q4 |
| 9 | выход Q3 |
| 10 | общий |
| 11 | выход Q2 |
| 12 | выход Q1 |
| 14 | вход счетный C1 |

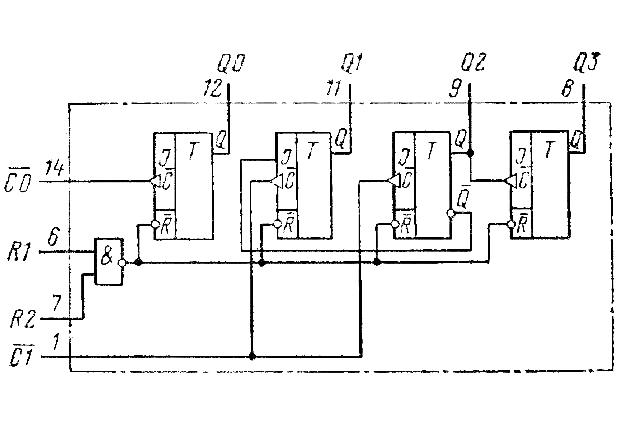

Функциональная схема
Электрические параметры
| Номинальное напряжение питания | 5 В ± 5 % |
| Выходное напряжение низкого уровня при U п =4,75 В | ≤ 0,4 В |
| Выходное напряжение высокого уровня при U п =4,75 В | ≥ 2,4 В |
| Напряжение на антизвонном диоде при U п =5,25 В | ≥ -1,5 В |
| Входной ток низкого уровня при U п =5,25 В | ≤ -1,6 мА |
| Входной ток низкого уровня по счетному входу С1 при U п =5,25 В | ≤ -3,2 мА |
| Входной ток низкого уровня по счетному входу С2 при U п =5,25 В | ≤ -6,4 мА |
| Входной ток высокого уровня по входам установки в 0 при U п =5,25 В | ≤ 0,04 мА |
| Входной ток высокого уровня по счетному входу С1 при U п =5,25 В | ≤ 0,08 мА |
| Входной ток высокого уровня по счетному входу С2 при U п =5,25 В | ≤ 0,16 мА |
| Ток входного пробивного напряжения по входам установки в 0 и счетным входам С1 и С2 | ≤ 1 мА |
| Ток потребления | ≤ 51 мА |
| Время задержки распространения при включении по счетному входу С1 при U п =5 В | ≤ 100 нс |
| Время задержки распространения при выключении по счетному входу С1 при U п =5 В | ≤ 100 нс |
| Ток короткого замыкания приU п =5,25 В | -18...57 мА |
Предельно допустимые режимы эксплуатации
| Напряжение питания | ≤ 6 В |
| Минимальное напряжение на входе | -0,4 В |
| Максимальное напряжение на входе | 5,5 В |
| Минимальное напряжение на выходе | -0,3 В |
| Максимальное напряжение на выходе закрытой ИС | 5,25 В |
| Температура окружающей среды | -10...+70 ° C |
Зарубежные аналоги
- SN7492N
- SN7492J
Литература
- Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
- Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
- Онлайн справочник chipinfo.ru : К155ИЕ4, КМ155ИЕ4 - счетчик-делитель на 12
- Онлайн справочник kiloom.ru : К155ИЕ4, КМ155ИЕ4
