К155ИЕ2 и КМ155ИЕ2 (7490)

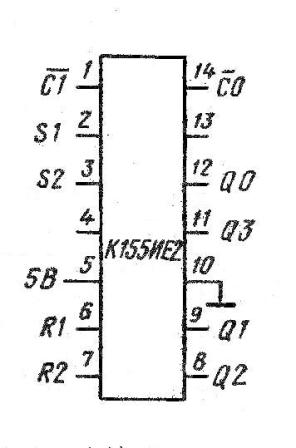

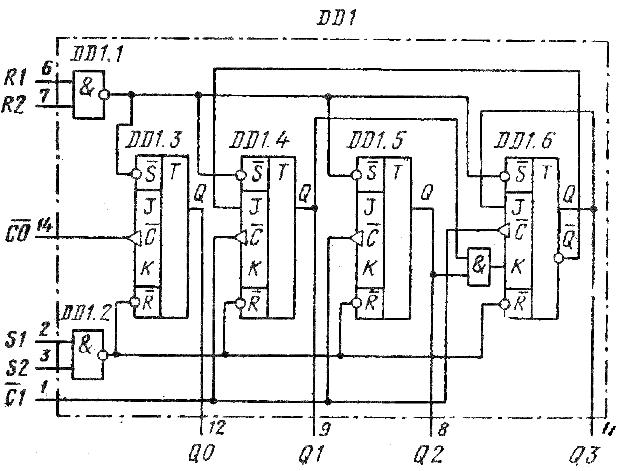

Микросхемы К155ИЕ2 и КМ155ИЕ2 (7490) четырехразрядный десятичный асинхронный счетчик пульсаций. Внутренняя схема его показана на рисунке. Первый триггер счетчика DD1.3 может работать самостоятельно. Он служит делителем входной частоты в 2 раза, Тактовый вход этого делителя C0 (вывод 14), а выход Q0 (вывод 12). Остальные три триггера DD1.4 — DD1.6 образуют делитель на 5. Тактовый вход здесь C1 (вывод 1). Для обоих тактовых входов запускающий перепад отрицательный, т. е. от высокого уровня к низкому.
Счетчик имеет два входа R для синхронного сброса (выводы 6 и 7), а также два синхронных входа S (выводы 2 и 3) для предварительной загрузки в счетчик двоичного кода 1001, соответствующего десятичной цифре 9. Поскольку счетчик К155ИЕ2, КМ155ИЕ2 (7490) асинхронный, состояния на его выходах Q0 — Q3 не могут изменяться одновременно. Если -после данного счетчика выходной код, требуется дешифрировать, т. е. перевести его в десятичное число, дешифратор должен стробироватьея на время этой операции. Иначе из-за неодновременности переключения выходных уровней четырех триггеров могут дешифроваться импульсные помехи (клыки).
Входы синхронного сброса RI и R2 (двухвходовой элемент И) запрещают действие импульсов по обоим тактовым входам и входам установки S. Импульс, поданный на вход R, дает сброс данных по всем триггерам одновременно. Подачей напряжения на входы S1 и S2 запрещается прохождение на счетчик тактовых импульсов, а также сигналов от входов R1 и R2. На выходах счетчика Q0 — Q3 (выводы 12, 9, 8, и 11) устанавливаются напряжения выходных уровней ВННВ, что соответствует коду 1001, т. е. цифре 9.
Чтобы получить на выходах счетчика К155ИЕ2, КМ155ИЕ2 (7490) двоично-десятичный код с весом двоичных разрядов 8-4-2-1, необходимо соединить выводы 12 и 1 (т. е. выход Q0 и вход С1. Входная последовательность подается на тактовый вход С0 (вывод 14). Симметричный счетчик-делитель входной частоты в 10 раз получится, если соединить вывод 11 (выход QЗ) с выводом 14 (вход C0). Симметричный способ деления в зарубежной литературе называется bi-quinary, т. е. в переводе — две пятерки. Выходная последовательность при счете двумя пятерками имеет вид симметричного меандра с уменьшенной в 10 раз частотой. Снимается она с выхода Q0 (вывод 12) микросхемы К155ИЕ2 КМ155ИЕ2 (7490).
Для деления частоты на два используется тактовый вход С0 (вывод 14) и выход QО (вывод 12). Для деления частоты в 5 раз подаем входную последовательность на вывод 1. Выходной сигнал получаем на выходе Q3 (вывод 11), Внешние перемычки для этих простых делителей не нужны. Счетчик К155ИЕ2, КМ155ИЕ2 (аналог 7490) имеет ток потребления 53 мА и максимальную тактовую частоту 10 МГц. Аналогичная схема варианта 74LS 90 потребляет ток 15 мА и имеет тактовую частоту до 30 МГц.
Режим работы счетчика К155ИЕ2, КМ155ИЕ2 (7490) можно выбрать из таблицы (сброс выходных данных в ноль, установка, т.е. загрузка девятки, счет). В таблице показана последовательность смены напряжений высоких и низких уровней на выходах счетчика К155ИЕ2 и КМ155ИЕ2 (7490) в режиме двоично-десятичного счета, когда требуется соединить внешней перемычкой выход Q0 и вход С1 (т. е. выводы 1 и 12).
Зарубежным аналогом микросхемы КМ155ИЕ2 является микросхема 7490.
Счет | Выход | |||
Q0 | Q1 | Q2 | QЗ | |
0 | В | Н | Н | Н |
1 | В | Н | Н | Н |
2 | Н | В | Н | Н |
3 | В | В | Н | Н |
4 | Н | Н | В | Н |
5 | Н | Н | В | Н |
6 | Н | В | В | Н |
7 | В | В | В | Н |
8 | Н | Н | Н | В |
9 | В | Н | Н | Н |
Вход сброса и установки | Выход | ||||||
R1 | R2 | S1 | S2 | Qo | Q1 | Q2 | Q3 |
В | В | Н | х | Н | Н | Н | Н |
В | В | х | Н | Н | Н | Н | Н |
х | х | В | В | В | Н | Н | В |
Н | х | Н | х | Счет | |||
х | Н | х | Н | Счёт | |||
Н | х | х | Н | Счёт | |||
х | Н | В | х | Счёт |
