К155ИЕ14 (74196)

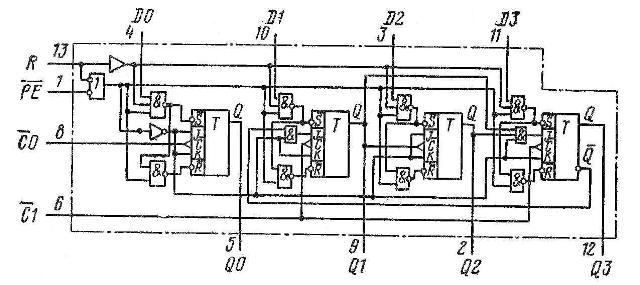

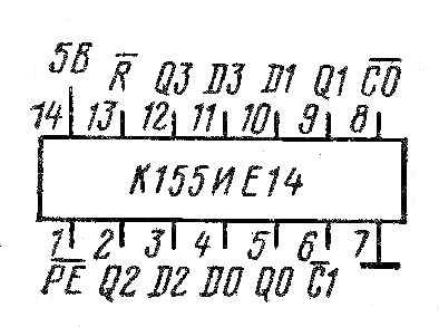

Микросхема К155ИЕ14 (74196) — декадный асинхронный счетчик пульсаций. Он состоит из делителя на 2 (первый триггер, выход Q0, вывод 5) и делителя на 5 (выходы Q1 — Q3). Оба делителя имеют отдельные тактовые входы: C0 (вывод 8) и C1 (вывод 6). Нагрузочная способность выхода Q0 повышена, так как к нему дополнительно присоединят вход C1.

Состояния счетчика меняются по отрицательному перепаду тактового импульса. Из-за внутренних задержек переключения триггеров состояния выходов не могут устанавливаться строго одновременно. Как и для других асинхронных счетчиков, подключаемый к выходам дешифратор должен иметь разрешение по выходу, чтобы не передавать в шину данных ложные коды, которые могут возникнуть при смене внутреннего кода.

Режим работы счетчика можно выбрать по таблице. От этого десятичного счетчика можно получить две последовательности счета. Двоично-десятичную выходную последовательность можно получить, если подать тактовые импульсы на вход С0 и соединить выводы 5 и 6 (т. е. выход Q0 и вход С1). Если необходимо поделить входную частоту в 10 раз и получить при этом симметричный вытходной меандр, т.е. считать двумя пятерками (режим bi-quinary), следует подать импульсы с частотой. f на вход C1, а от выхода Q3 снять тактовый сигнал для входа C0. На выходе Q0 получим прямоугольные импульсы с частотой f/10 и скважностью 1: 2. При счете двумя пятерками максимальная скорость счета снижается из-за задержек в логической части делителя на 5.

Вход сброса счетчика К155ИЕ14 (74196) имеет низкий активный уровень. Сигналом R =Н запрещается работа по всем входам счетчика, а на всех выходах появляется напряжение низкого уровня. Сброс здесь асинхронный. Когда на вход разрешения параллельной загрузки PE подано напряжение низкого уровня, действие тактовых входов запрещается. Данные присутствующие на входах D0 — Q3, загружаются параллельно в триггеры, счетчика.

Счетчик R155ИЕ14 (74196) удобно использовать как фиксирующую, отображающую код (по-другому, четырехбитовый байт) защелку. Если коды на входах D0 — D3 постоянно меняются, то выборки из этой цоследовательности цифровых слов будут отображаться на выходах, когда на вход PE дается напряжение низкого уровня. Счетчик К155ИЕ14 (74196) обеспечивает:

1. Входной ток низкого уровня не более -1,6 мА,
2. Входной ток высокого уровня не более 0,04 мА,
3. Потребляемая статическая мощность ≤ 310 мВт.

Выбор режима счётчика К155ИЕ14

Режим работы	Вход				Выход
	R	PE	C	Dn	Qn
Сброс	Н	х	х	х	Н
Параллельнаязагрузка	В	Н	х	Н	Н
	В	Н	х	В	В
Счёт	В	В	↓	х	Счёт

Последовательность счёта для К155ИЕ14 (74196)

Двоично-десятичная					Симметрия
Число	Q3	Q2	Q1	Q0	Число	Q0	Q1	Q2	Q3
0	Н	Н	Н	Н	0	Н	Н	Н	Н
1	Н	Н	Н	В	1	Н	Н	Н	В
2	Н	Н	В	Н	2	Н	Н	В	Н
3	Н	Н	В	В	3	Н	Н	В	В
4	Н	В	Н	Н	4	Н	В	Н	Н
5	Н	В	Н	В	5	Н	В	Н	В
6	Н	В	В	Н	6	Н	В	В	Н
7	Н	В	В	В	7	Н	В	В	В
8	В	Н	Н	Н	8	В	Н	Н	Н
9	В	Н	Н	В	9	В	Н	Н	В

Зарубежным аналогом микросхемы К155ИЕ14 является счётчик 74196.
