К155ИД9, КМ155ИД9 - дешифратор для управления дискретной матрицей на светодиодах

Микросхем представляет собой сдвоенный дешифратор для управления дискретной матрицей на светодиодах. Содержит 160 интегральных элементов. Корпус К155ИД9 типа 239.24-2, КМ155ИД9 типа 209.24-1.

Микросхема представляет собой дешифратор для управления неполной матрицей 7x4 точек на дискретных светодиодах. Предназначена для управления светоизлучающими диодами, расположенными на печатной плате в виде неполной матрицы 7x4 точек, позволяющими индицировать цифры от 0 до 9, знаки «-» и переполнение «Е». Содержит 160 интегральных элементов. Корпус К155ИД9 типа 239.24-2, КМ155ИД9 типа 209.24-1.

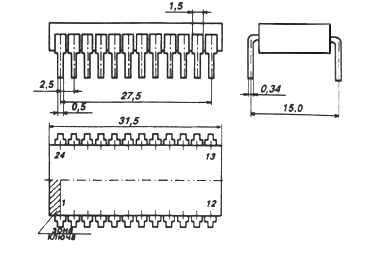

Корпус ИМС К155ИД9

239.24-2 package view
Корпус ИМС К155ИД9

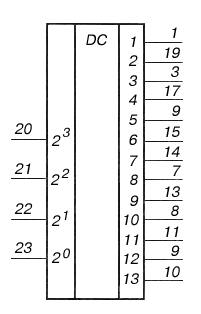

Условное графическое обозначение ИМС К155ИД9

Условное графическое обозначение К155ИД9
Условное графическое обозначение ИМС К155ИД9
Назначение выводов
№ вывода Назначение
1 выход 1
2,4,6,16,18 свободные
3 выход 3
5 выход 5
7 выход 8
8 выход 10
9 выход 12
10 выход 13
11 выход 11
12 общий
13 выход 10
14 выход 7
15 выход 6
17 выход 4
19 выход 2
20 вход 2 3
21 вход 2 2
22 вход 2 1
23 вход 2 0
24 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,8 В
Выходное напряжение высокого уровня ≥ 2 В
Помехоустойчивостьб ≤ 0,4 В
Выходное напряжение низкого уровня, стыкующееся с одним светодиодом 2...4 В
Выходное напряжение низкого уровня, стыкующееся с двумя последовательно соединенными светодиодами ≤ 2,3 В
Напряжение на антизвонном диоде ≤ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Выходной ток ≤ 10 мА
Ток утечки на выходе ≤ 0,2 нА
Потребляемая статическая мощность ≤ 341 мВт
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,8 В
Выходное напряжение высокого уровня ≥ 2 В
Помехоустойчивость ≤ 0,4 В
Выходное напряжение низкого уровня, стыкующееся с одним светодиодом 2…4 В
Выходное напряжение низкого уровня на выходе, стыкующееся с двумя последовательно соединенными светодиодами ≤ 2,3 В
Напряжение на антизвонном диоде ≤ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток холостого хода ≤ 65 мА
Выходной ток ≤ 10 мА
Ток утечки на выходе ≤ 0,2 нА
Потребляемая статическая мощность ≤ 341,25 мВт

Рекомендации по применению

К каждому выходу микросхем должны быть подключены или один, или два последовательно включенных светодиода, соединенных с источником питания +5 В. Микросхема выполнена с «открытым» коллекторным выходом и содержит ограничительные резисторы двух номиналов - для выходов, стыкуемых с двумя последовательно включенными светодиодами, номинал ограничительного резистора меньше, что обеспечивает одинаковый ток через все светодиоды индикатора - 10 мА.

Схема подключения 20 светодиодов к ИМС К155ИД9
Схема подключения 20 светодиодов к ИМС К155ИД9

Для входных кодов чисел 0-9 на светодиодах индицируются соответствующие цифры, для кода числа 10 знак «-», для кода числа 11 - буква «Е». Для кодов чисел 12-15 все светодиоды индикаторов погашены.

Микросхема может быть использована и с обычными полупроводниковыми семисегментными индикаторами с общим анодом аналогично К155ПП5 . В отличие от использования микросхемы К155ПП5 не требуются ограничительные резисторы и добавляется возможность индикации знака «-» и буквы «Е».

При необходимости можно увеличить число диодов в индикаторах, управляемых от микросхемы, до 27 и до 34. В этом случае напряжение питания цепочек из трех светодиодов должно быть увеличено до 7 В, а для четырех светодиодов - до 9 В. Одиночные светодиоды должны быть по-прежнему подключены к источнику питания +5 В.

Схема подключения 27 светодиодов к ИМС К155ИД9
Схема подключения 27 светодиодов к ИМС К155ИД9
Схема подключения 34 светодиодов к ИМС К155ИД9
Схема подключения 34 светодиодов к ИМС К155ИД9
