К155ИД8А, КМ155ИД8А, К155ИД8Б, КМ155ИД8Б - дешифратор для управления матрицей 7x5 точек
Микросхем представляет собой дешифратор для управления неполной матрицей 7x5 точек на дискретных светодиодах. Содержит 180 интегральных элементов. Корпус К155ИД8 типа 239.24-2, КМ155ИД8 типа 209.24-1.
Микросхема представляет собой дешифратор для управления неполной матрицей 7x5 точек на дискретных светодиодах. Предназначена для управления светоизлучающими диодами, расположенными на печатной плате в виде неполной матрицы 7x5 точек, позволяющими индицировать цифры от 0 до 9, знаки «-» и переполнение «Е». Содержит 180 интегральных элементов. Корпус К155ИД8 типа 239.24-2, КМ155ИД8 типа 209.24-1.

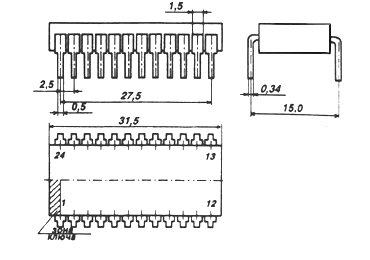

Корпус ИМС К155ИД8(А,Б)

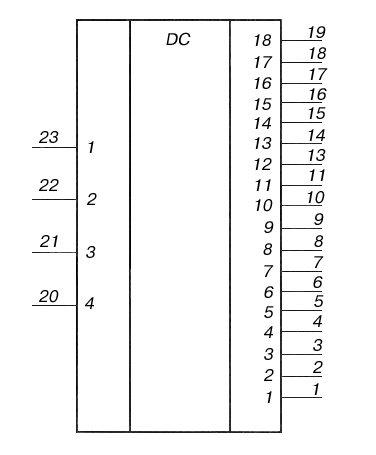

Условное графическое обозначение ИМС

№ вывода | Назначение |
---|---|
1 | выход 1 |
2 | выход 2 |
3 | выход 3 |
4 | выход 4 |
5 | выход 5 |
6 | выход 6 |
7 | выход 7 |
8 | выход 8 |
9 | выход 9 |
10 | выход 10 |
11 | выход 11 |
12 | общий |
13 | выход 12 |
14 | выход 13 |
15 | выход 14 |
16 | выход 15 |
17 | выход 16 |
18 | выход 17 |
19 | выход 18 |
20 | вход 4 |
21 | вход 3 |
22 | вход 2 |
23 | вход 1 |
24 | напряжение питания |
Электрические параметры
Номинальное напряжение питания | 5 В ± 5 % |
Выходное напряжение низкого уровня, стыкующееся с одним светодиодом | 2...4 В |
Выходное напряжение низкого уровня, стыкующееся с двумя светодиодами | 1...2,3 В |
Помехоустойчивость | ≤ 0,4 В |
Входной ток низкого уровня | ≤ -1,6 мА |
Входной ток высокого уровня | ≤ 0,04 мА |
Напряжение на антизвонном диоде | ≥ 1,5 В |
Входной пробивной ток | ≤ 1 мА |
Ток утечки на выходе | ≤ 0,2 мА |
Минимальный ток на выходе | |
---|---|
К155ИД8А, КМ155ИД8А | ≥ 10 мА |
К155ИД8Б, КМ155ИД8Б | ≥ 15 мА |
Номинальное напряжение питания | 5 В ± 5% |
Выходное напряжение низкого уровня, стыкующееся с одним диодом | 2…4 В |
Помехоустойчивость | ≤ 0,4 В |
Выходное напряжение низкого уровня, стыкующееся с двумя последовательно соединенными светодиодами | 1…2,3 В |
Напряжение на антизвонном диоде | ≤ -1,5 В |
Входной ток низкого уровня | ≤ -1,6 мА |
Входной ток высокого уровня | ≤ 0,04 мА |
Входной пробивной ток | ≤ 1 мА |
Ток холостого хода | ≤ 65 мА |
Ток утечки на выходе | ≤ 0,2 мА |
Минимальный ток на выходе: | |
---|---|
К155ИД8А, КМ155ИД8А | ≥ 10 мА |
К155ИД8Б, КМ155ИД8Б | ≥ 15 мА |
Рекомендации по применению
К каждому выходу микросхем должны быть подключены или один, или два последовательно включенных светодиода, соединенных с источником питания +5 В. Микросхема выполнена с «открытым» коллекторным выходом и содержит ограничительные резисторы двух номиналов - для выходов, стыкуемых с двумя последовательно включенными светодиодами, номинал ограничительного резистора меньше, что обеспечивает одинаковый ток через все светодиоды индикатора - 10 мА для микросхем КМ155ИД8А и 15 мА для КМ155ИД8Б.

Для входных кодов чисел 0-9 на светодиодах индицируются соответствующие цифры, для кода числа 10 знак «-», для кода числа 11 - буква «Е». Для кодов чисел 12-15 все светодиоды индикаторов погашены.
