К155ИД4, КМ155ИД4, КБ155ИД4-4 - сдвоенный дешифратор-демультиплексор

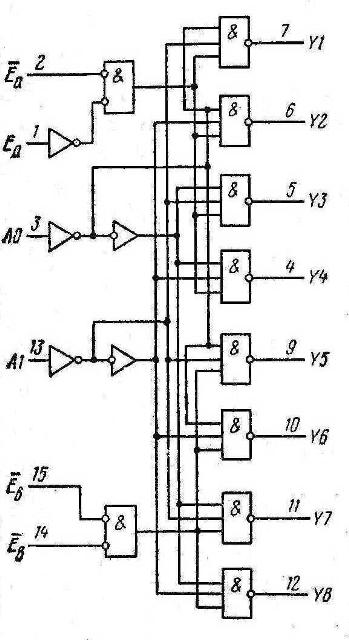

Микросхема представляет собой сдвоенный дешифратор-демультиплексор 2 на 4. Содержит 131 интегральных элементов. Корпус К155ИД4 типа 238.16-1, КМ155ИД4 типа 201.16-5, КБ155ИД4-4 - бескорпусная.

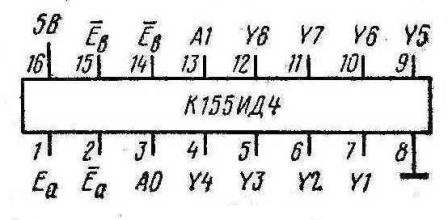

Корпус ИМС К155ИД4

238.16-1 package view
Корпус ИМС К155ИД4

Корпус ИМС КМ155ИД4

201.16-5 package view
Корпус ИМС КМ155ИД4

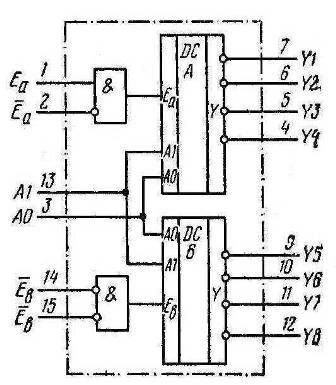

Условное графическое обозначение ИМС К155ИД4

Условное графическое обозначение К155ИД4
Условное графическое обозначение ИМС К155ИД4
Назначение выводов
№ вывода Назначение
1 информационный вход D
2 стробирующий вход S1
3 адресный вход B
4 выход D8
5 выход D4
6 выход D2
7 выход D1
8 общий
9 выход E1
10 выход E2
11 выход E4
12 выход E8
13 адресный вход A
14 стробирующий вход S2
15 информационный вход E
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Напряжение на антизвонном диоде ≥ -1,5 В
Ток потребления ≤ 40 мА
Входной пробивной ток ≤ 1 мА
Потребляемая статическая мощность (30 МГц) ≤ 210 мВт
Электрические параметры
Номинальное напряжение питания 5 В ± 5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Напряжение на антизвонном диоде ≥ -1,5 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -18…-55 мА
Ток потребления ≤ 40 мА
Потребляемая статическая мощность (30 МГц) ≤ 210 мВт
Время задержки распространения при включении:
по входу 2, по выходам 4-7, по входам 14, 15 по выходам 9-12, по входу 13 по выходам 5, 7, 9, 11, по входу 3, по выходам 6, 7, 9, 10 ≤ 27 нс
по входу 3 по выходам 4, 5, 11, 12 по входу 13, по выходам 4, 6, 10, 12 ≤ 30 нс
Время задержки распространения при выключении:
по входу 2, по выходам 4-7, по входам 14, 15 по выходам 9-12, по входу 13 по выходам 5, 7, 9, 11, по входу 3, по выходам 6, 7, 9, 10 ≤ 20 нс
по входу 3, по выходам 4, 5, 11, 12, по входу 13 по выходам 4, 6, 10, 12 ≤ 32 нс
по входу 1, по выходам 4-7 ≤ 24 нс

Зарубежные аналоги

  • SN74155N
  • SN74155J
