К155ИД3 - дешифратор-демультиплексор 4 линии на 16

Микросхем представляет собой дешифратор-демультиплексор 4 линии на 16. Содержит 225 интегральных элементов. Корпус К155ИД3 типа 239.24-2.

Корпус ИМС К155ИД3

239.24-2 package view
Корпус ИМС К155ИД3

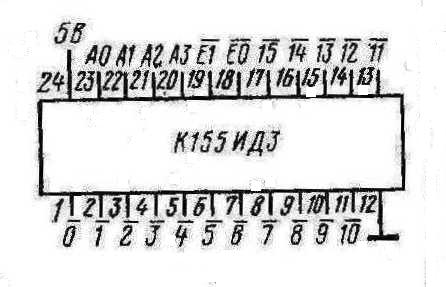

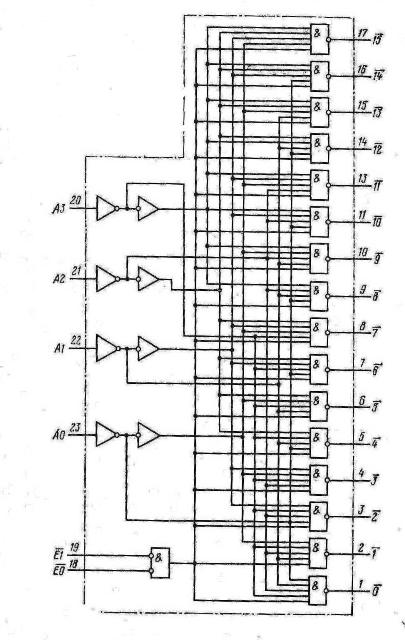

Условное графическое обозначение ИМС К155ИД3

Conditional graphic designation K153UD1A
Условное графическое обозначение ИМС К155ИД3
Назначение выводов
№ вывода Назначение
1-11 выходы Y1-Y11
13-17 выходы Y12-Y16
12 общий
18, 19 стробирующие входы
24 напряжение питания
20-23 информационные входы

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Ток потребления ≤ 56 мА
Время задержки распространения при включении
по входам 20 - 23 ≤ 33 нс
по входам 18, 19 ≤ 27 нс
Время задержки распространения при выключении
по входам 20 - 23 ≤ 36 нс
по входам 18, 19 ≤ 30 нс
Время дешифрации ≤ 35 нс
Потребляемая мощность ≤ 294 мВт
Электрические параметры
Номинальное напряжение питания 5 В ±5%
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Ток потребления ≤ 56 мА
Время задержки распространения при включении:
по входам 20-23 ≤ 33 нс
по входам 18, 19 ≤ 27 нс
Время задержки распространения при выключении:
по входам 20-23 ≤ 36 нс
по входам 18, 19 ≤ 30 нс
Число входов 4
Число выходов 16
Время дешифрации ≤ 35 нс
Потребляемая мощность ≤ 294 мВт

Зарубежные аналоги

  • SN74154N

Литература

  • Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
  • Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
  • Онлайн справочник chipinfo.ru : К155ИД3 - дешифратор-демультиплексор 4 линии на 16
  • Онлайн справочник kiloom.ru : К155ИД3
