К155ИД11, КМ155ИД11 - дешифратор на три входа и восемь выходов для управления шкалой заполнения

Микросхем представляет собой дешифратор на 3 входа и 8 выходов для управления шкалой заполнения. Содержит 123 интегральных элементов. Корпус К155ИД11 типа 238.16-2, КМ155ИД11 типа 201.16-5.

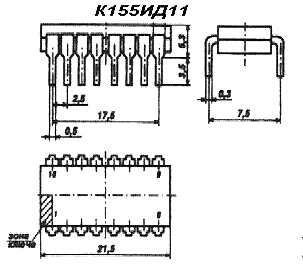

Корпус ИМС К155ИД11

238.16-2 package view
Корпус ИМС К155ИД11

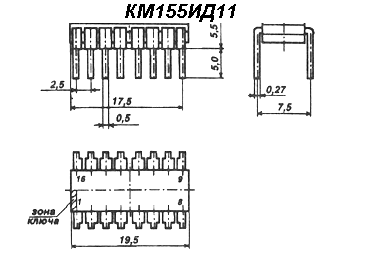

Корпус ИМС КМ155ИД11

201.16-5 package view
Корпус ИМС КМ155ИД11

Условное графическое обозначение ИМС К155ИД11

Условное графическое обозначение К155ИД11
Условное графическое обозначение ИМС К155ИД11
Назначение выводов
№ вывода Назначение
1 выход 7
2 выход 6
3 выход 5
4 выход 4
5 выход 3
6 выход 2
7 выход 1
8 общий
9 выход 0
10 выход "перенос"
11 вход 1
12 вход 2
13 вход 3
14 вход "запрет"
15 вход "перенос"
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня 1,4...2,2 В
Входной ток низкого уровня ≤ -1,6 мА
Входной ток высокого уровня ≤ 0,04 мА
Напряжение на антизвонном диоде ≥ -1,5 В
Ток потребления ≤ 140 мА
Входной пробивной ток ≤ 1 мА
Ток утечки на выходе ≤ -0,3 мА
Выходной ток высокого уровня ≤ 0,3 мА
Потребляемая статическая мощность ≤ 735 мВт
