К155ИД10 - двоично-десятичный дешифратор
Микросхемы представляют собой дешифратор на 3 входа и 8 выходов для управления шкалой со сдвигом одной точки. Содержит 119 интегральных элементов. Корпус К155ИД10 типа 238.16-1, масса ≤ 2 г.
Микросхема представляет собой дешифратор на 3 входа и 8 выходов для управления шкалой со сдвигом одной точки. Содержит 176 интегральных элементов. Корпус К155ИД10 типа 238.16-1, масса ≤ 2 г.
Корпус ИМС К155ИД10

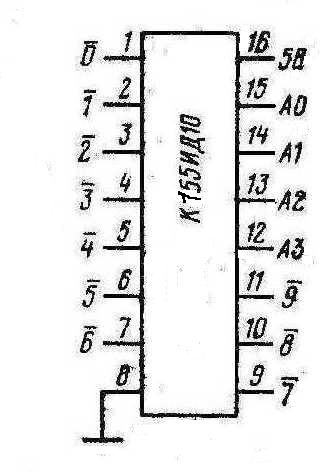

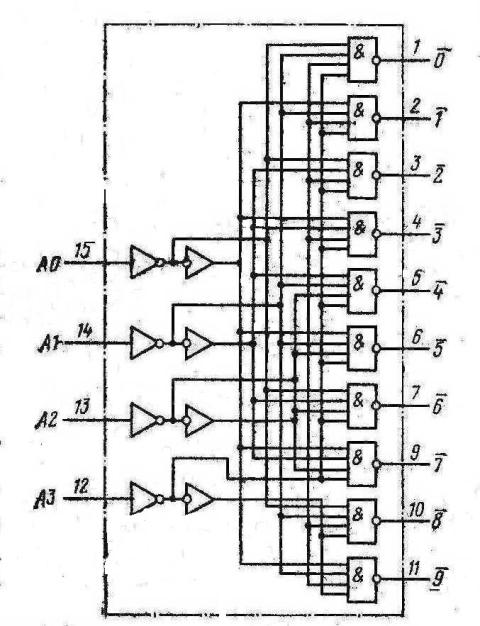

Условное графическое обозначение ИМС К155ИД10
| № вывода | Назначение |
|---|---|
| 1 | выход Q0 |
| 2 | выход Q1 |
| 3 | выход Q2 |
| 4 | выход Q3 |
| 5 | выход Q4 |
| 6 | выход Q5 |
| 7 | выход Q6 |
| 8 | общий |
| 9 | выход Q7 |
| 10 | выход Q8 |
| 11 | выход Q9 |
| 12 | вход D4 |
| 13 | вход D3 |
| 14 | вход D2 |
| 15 | вход D1 |
Электрические параметры
| Номинальное напряжение питания | 5 В ± 5 % |
| Выходное напряжение низкого уровня | ≤ 0,4 В |
| Входной ток низкого уровня | ≤ -1,6 мА |
| Входной ток высокого уровня | ≤ 0,04 мА |
| Потребляемая статическая мощность | ≤ 367,5 мВт |
| Время задержки распространения | ≤ 50 нс |
Зарубежные аналоги
- SN74145N
Литература
- Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
- Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
- Онлайн справочник chipinfo.ru : К155ИД10 - двоично-десятичный дешифратор
- Онлайн справочник kiloom.ru : К155ИД10
