К155АГ3, КМ155АГ3 - сдвоенный одновибратор с повторным запуском

Микросхема представляет собой сдвоенный одновибратор с повторным запуском.Содержит 156 интегральных элементов. Корпус у К155АГ3 типа 238.16-1, масса ≤ 2 г, у КМ155АГ3 типа 201.16-5, масса не более 2,5 г.

Корпус ИМС К155АГ3

238.16-1 package view
Корпус ИМС К155АГ3

Корпус ИМС КМ155АГ3

201.16-5 package view
Корпус ИМС КМ155АГ3

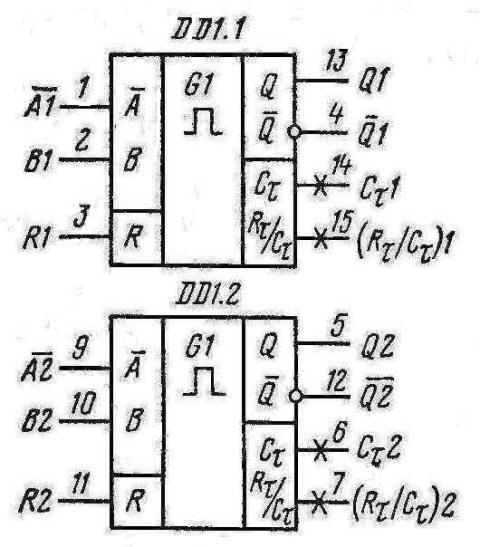

Условное графическое обозначение ИМС К155АГ3, КМ155АГ3

Conditional graphic designation K153UD1A
Условное графическое обозначение ИМС К155АГ3, КМ155АГ3
Назначение выводов
№ вывода Назначение
1 вход информационный D1
2 вход D1
3 вход "установка нуля" R1
4 выход Q1
5 выход Q2
6 выход "емкость внешняя" C вн2
7 выход R вн2 /C вн2
8 общий
9 вход D2
10 вход D2
11 вход "установка нуля" R2
12 выход Q2
13 выход Q1
14 выход C вн1
15 выход R вн1 /C вн1
16 напряжение питания

Электрические параметры

Электрические параметры
Номинальное напряжение питания 5 В ± 5 %
Выходное напряжение низкого уровня ≤ 0,4 В
Выходное напряжение высокого уровня ≥ 2,4 В
Входной ток низкого уровня
по инфориационным входам 1,2,9,10 ≤ - 1,6 мА
по входам установки нуля 3,11 ≤ - 3,2 мА
Входной ток высокого уровня
по инфориационным входам 1,2,9,10 ≤ 0,04 мА
по входам установки нуля 3,11 ≤ 0,08 мА
Входной пробивной ток ≤ 1 мА
Ток короткого замыкания -10...-40 мА
Ток потребления ≤ 66 мА
Потребляемая мощность ≤ 346,5 мВт
Время задержки распространения при включении
по входам 1,9 ≤ 40 нс
по входам 2,10 ≤ 36 нс
по входам 3,11 ≤ 27 нс
Время задержки распространения при выключении
по входам 1,9 ≤ 33 нс
по входам 2,10 ≤ 28 нс
по входам 3,11 ≤ 40 нс
Максимальная длительность импульса на выходе (C вн )= 0 ≤ 65 нс
Максимальная длительность импульса на выходе (C вн )= 1000 пФ ≤ 2,76...3,37 мкс
Емкость нагрузки ≤ 200 пФ

Рекомендации по применению

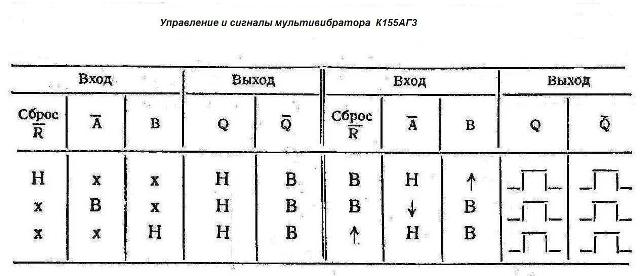

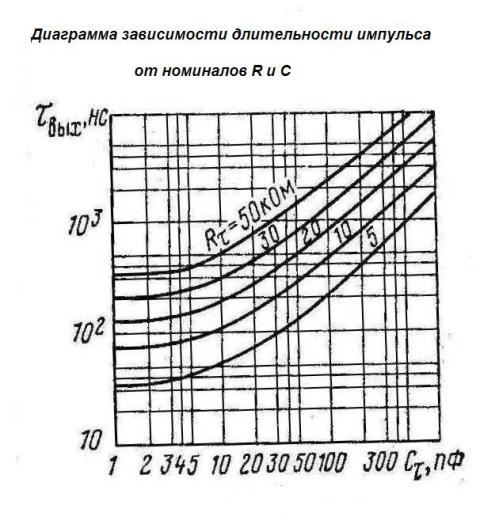

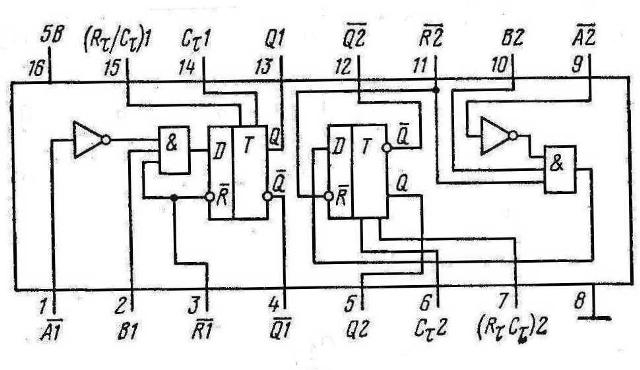

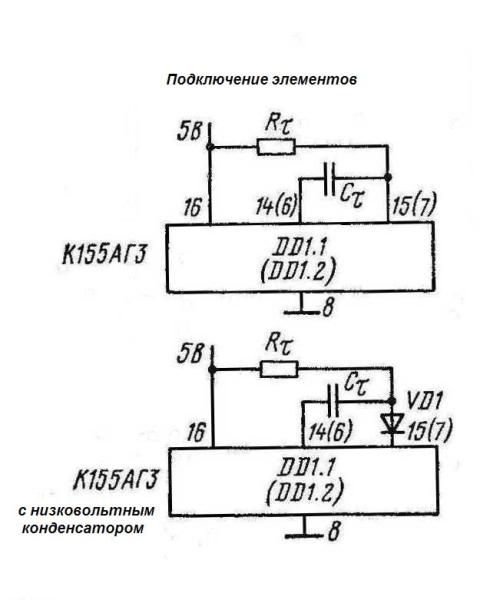

Внешние резисторы (5...25 кОм) и конденсатор (величина не ограничена) необходимо подключать непосредственно к выводам 6,7,14,15. Емкость монтажа для выводов 7 и 15 ≤ 50 пФ.Длительность импульсов входных сигналов должна быть ≥ 40 нс. Длительность выходного импульса определяется значением номиналов внешних резисторов R вн и конденсатора С вн .Если внешняя емкость больше 1000 пФ, то длительность выходного импульса определяется по формуле:t=28C вн (R вн +700 Ом).Время между повторным запускающим импульсом в режиме повторного сигнала и задним фронтом выходного импульса определяется по формуле: t 1 =t+t phl , где t phl - время задержки распростронения при включении.В режиме повторного запуска минимальная длительность между запускающими фронтами определяется по формуле: t min =0,22C вн .

Зарубежные аналоги

  • SN74123N
  • SN74123J
