К155АГ1 - одновибратор с логическим элементом на входе
Микросхема представляет собой одновибратор с логическим элементом на входе.Содержит 55 интегральных элементов.Корпус типа 201.14-1, масса не более 1 г.

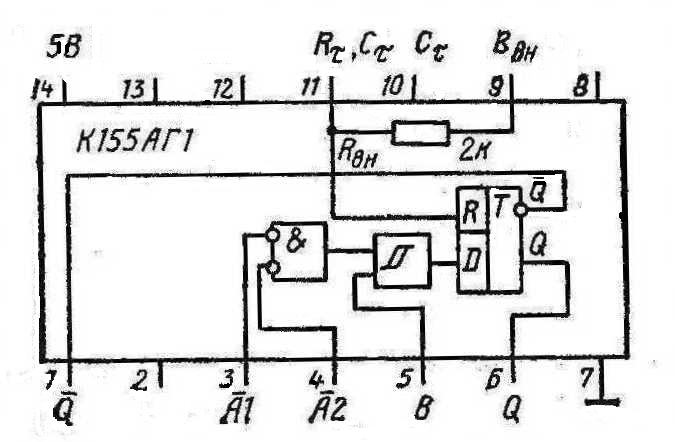

Корпус ИМС К155АГ1

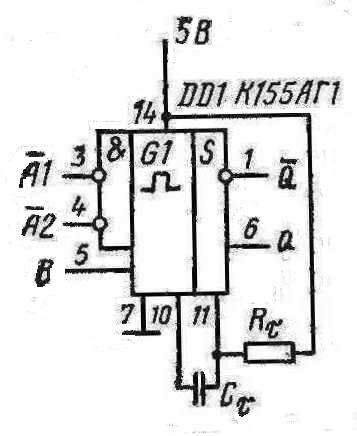

Условное графическое обозначение ИМС К155АГ1
| № вывода | Назначение |
|---|---|
| 1 | выход |
| 2,8,12,13 | свободные |
| 3,4,5 | входы |
| 6 | выход |
| 7 | общий |
| 9,10,11 | для подключения времязадающей цепи |
| 14 | напряжение питание |
Электрические параметры
| Номинальное напряжение питания | 5 В ± 5 % |
| Выходное напряжение низкого уровня | ≤ 0,4 В |
| Выходное напряжение высокого уровня | ≥ 2,4 В |
| Напряжение на антизвонном диоде | ≥ -1,5 В |
| Входной ток низкого уровня | |
|---|---|
| по выводам 3,4 | ≤ - 1,6 мА |
| по выводу 5 | ≤ - 3,3 мА |
| Входной ток высокого уровня | |
| по выводам 3,4 | ≤ 0,04 мА |
| по выводу 5 | ≤ 0,08 мА |
| Входной пробивной ток | ≤ 1 мА |
| Ток короткого замыкания | -18...-55 мА |
| Ток потребления | |
| при U вх = 0 | ≤ 25 мА |
| при U вх = 4,5 В | ≤ 40 мА |
| Потребляемая статическая мощность | ≤ 171 мВт |

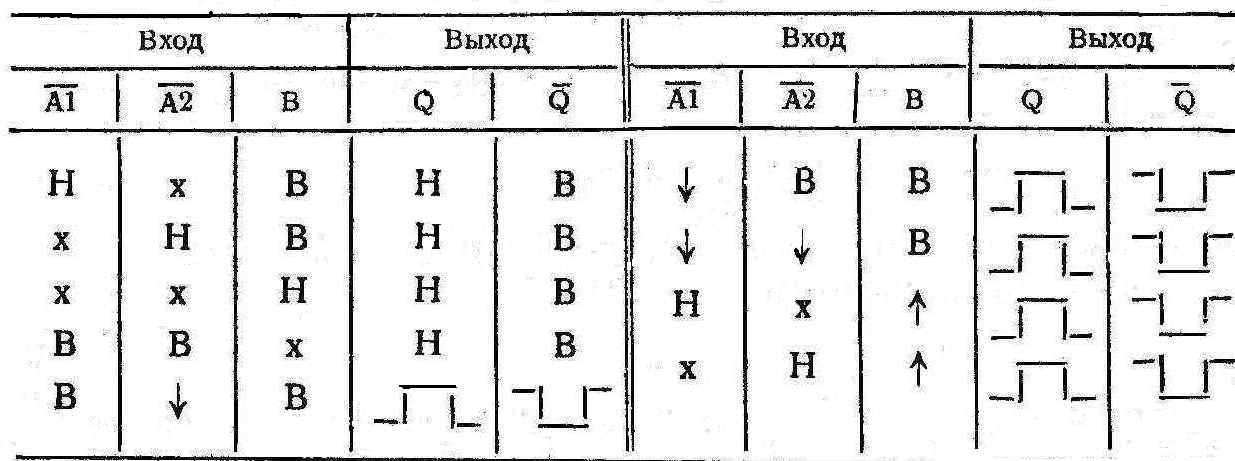

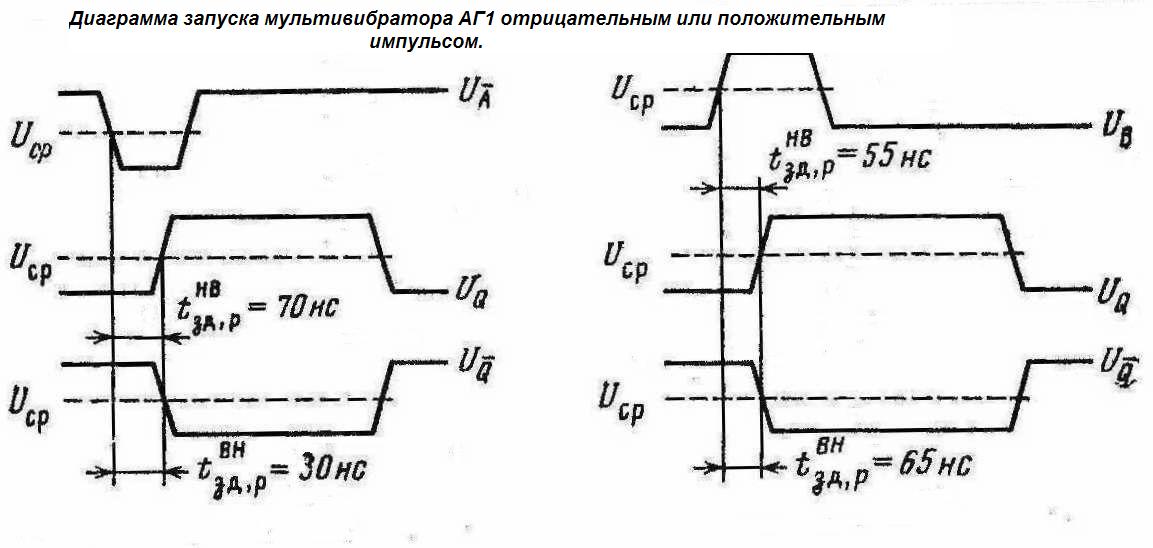

| Время задержки распространения при включении | |
| по выводам 3,4 | ≤ 80 нс |
| по выводу 5 | ≤ 65 нс |
| Время задержки распространения при выключении | |
| по выводам 3,4 | ≤ 70 нс |
| по выводу 5 | ≤ 55 нс |
Рекомендации по применению

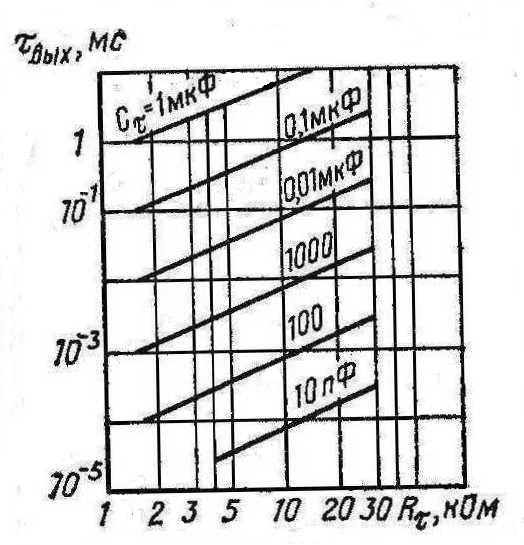

Значение внешнего сопротивления между выводами 11 и 14 от 1,4 кОм до 40 кОм. Максимальная емкость между выводами 10 и 11 ≤ 1000 мкФ.
Зарубежные аналоги
- SN74121N
Литература
- Интегральные микросхемы и их зарубежные аналоги : Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
- Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
- Онлайн справочник chipinfo.ru : К155АГ1 - одновибратор с логическим элементом на входе
- Онлайн справочник kiloom.ru : К155АГ1
