7493
Описание
Микросхема 7493 содержит делитель на два и делитель на восемь.
Работа схемы

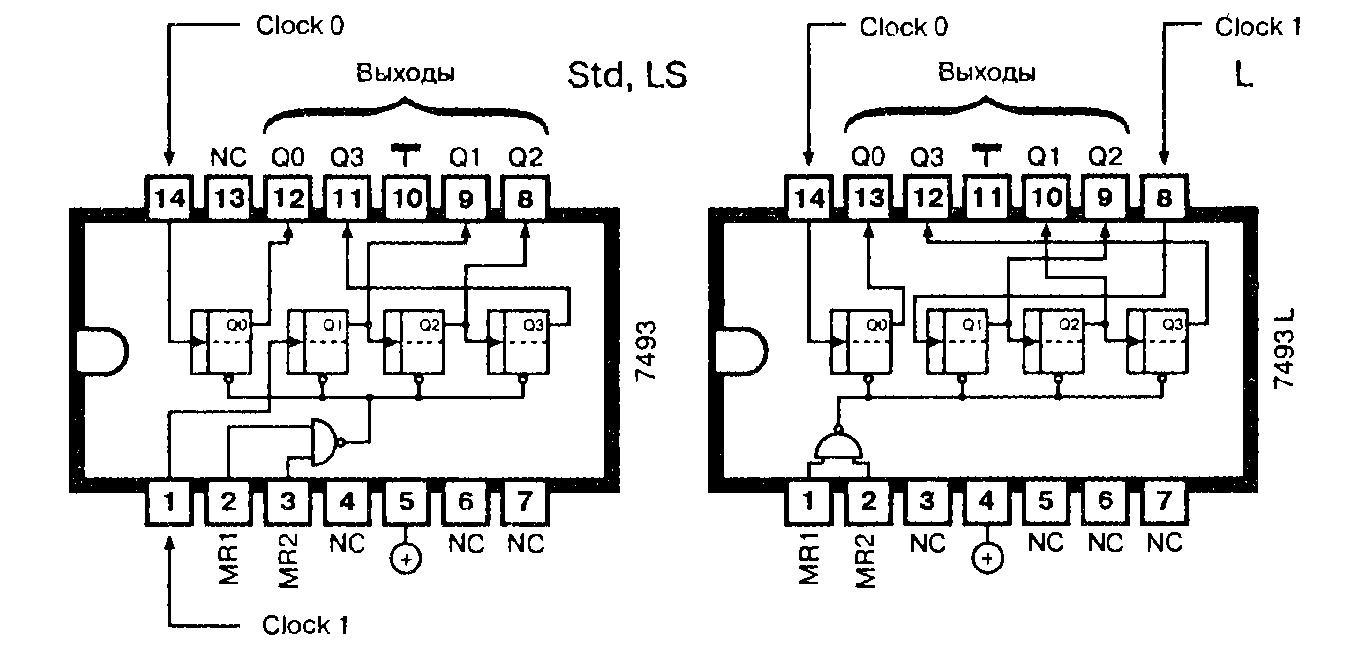

Микросхема 7493 состоит из четырех триггеров, внутренне связанных между собой таким образом, что образуются два счетчика-делителя: один на 2 и другой на 8.
Все триггеры микросхемы 7493 имеют один общий вход сброса, с помощью которого показания счетчиков могут устанавливаться на О в любое время (на выводы 2 и 3 подается высокий уровень напряжения).
Первый триггер микросхемы 7493 внутренне не связан с остальными ступенями, благодаря чему возможны следующие варианты использования:- счет до 16. Выход Q0 соединяется с входом тактовых импульсов Clock 1. Входной сигнал подается на вход Clock О, а выходной сигнал снимается с выхода Q3. Эта схема считает в двоичном коде до 16 (0 — 15) и на 16-м импульсе возвращается в нулевое состояние;
- счет до 2 и счет до 8. В этом случае первый триггер используется в качестве делителя на 2, а второй, третий и четвертый триггеры — как делитель на 8.
Переключение микросхемы 7493 всегда происходит по отрицательному фронту тактового импульса. В нормальном режиме работы по крайней мере на один из двух входов сброса MR1 или MR2 должно подаваться напряжение низкого уровня.
Применение
Счетчик и делитель 2:1, 8:1 и 16:1.
Производится следующая номенклатура микросхем: 7493, 74L93, 74LS93.
| Тип микросхемы | 7493 | 74LS93 |
|---|---|---|
| Максимальная рабочая частота первого триггера, МГц | 32 | 32 |
| Максимальная рабочая частота триггеров 2-4, МГц | 16 | 16 |
| Ток потребления, мА | 26 | 9 |
| Входы сброса | Выходы | ||||
|---|---|---|---|---|---|
| MR1 | MR2 | Q0 | Q1 | Q2 | Q3 |
| 1 | 1 | 0 | 0 | 0 | 0 |
| 0 | 1 | Счёт | |||
| 1 | 0 | Счёт | |||
| 0 | 0 | Счёт | |||
