7486
Описание
Микросхема 7486 содержит четыре отдельных логических элемента ИСКЛЮЧАЮЩЕЕ ИЛИ с двумя входами каждый.
Работа схемы
Все четыре элемента ИСКЛЮЧАЮЩЕЕ ИЛИ могут использоваться независимо друг от друга.
На выходе каждого элемента микросхемы 7486 формируется напряжение высокого уровня, если на один из двух его входов (но не на оба) подается такое напряжение. Если на оба входа подается напряжение высокого или низкого уровня, то на выходе формируется напряжение низкого уровня.
Микросхема 7486 может использоваться в качестве компаратора, тогда при идентичных входных сигналах на выходе устанавливается напряжение низкого, а при различных входных сигналах — высокого уровня. Микросхема 7486 также может использоваться и как управляемый инвертор, поскольку напряжение низкого уровня на одном из двух входов позволяет передавать на выход сигнал того же уровня, какой поступает на второй вход. Напротив, при подаче напряжения высокого уровня на один из входов будет инвертироваться уровень напряжения, подаваемый на другой вход.
По функциональному назначению микросхема 7486 аналогична схеме 74386, однако имеет другое расположение выводов. Y= A ⊕ B = А B + A B
Применение
Реализация логической функции ИСКЛЮЧАЮЩЕЕ ИЛИ, генерирование и проверка четного и нечетного равенств, сумматор/вычитатель, логические компараторы.

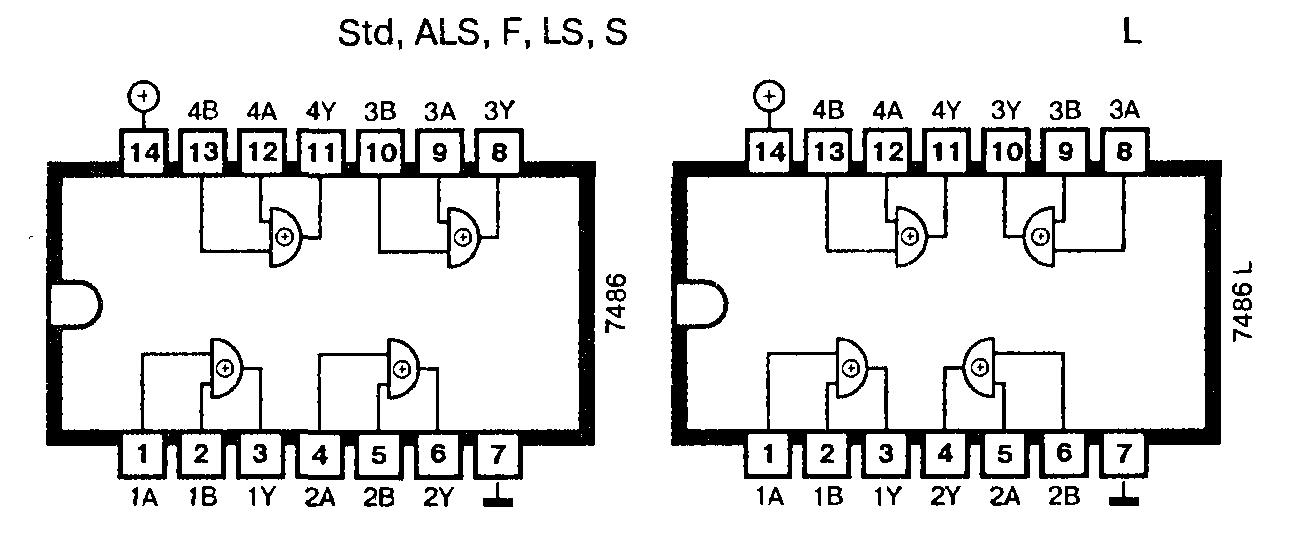

Производится следующая номенклатура микросхем: 7486, 74ALS86, 74AS86, 74F86, 74L86, 74LS86, 74S86.
| Тип микросхемы | 7486 | 74ALS86 | 74AS86 | 74LS86 | 74S86 |
|---|---|---|---|---|---|
| Время задержки прохождения сигнала, нс | 14 | 8 | 5 | 14 | 6,75 |
| Ток потребления, мА | 30 | 4 | 16 | 6 | 50 |
| Входы | Выход | |
|---|---|---|
| A | B | Y |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
