7482
Описание
Микросхема 7482 содержит полный 2-разрядный сумматор с переносом для второго разряда.
Работа схемы

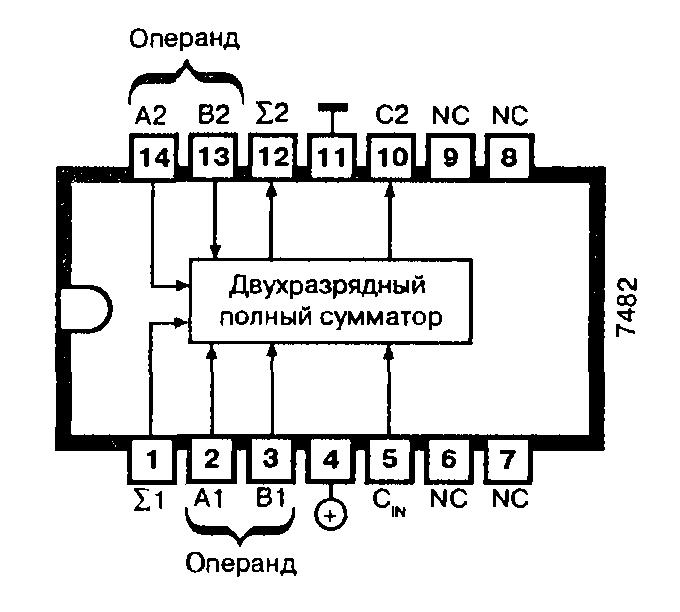

Микросхема 7482 выполняет быстродействующую операцию сложения двух 2-разрядных двоичных чисел. Входами для первого разряда операндов служат входы А1 и В1, для второго разряда — входы А2 и В2. Входной сигнал переноса подается на вход СIN.
Первый разряд суммы микросхемы 7482 выводится на выход ∑1, а второй разряд — на выход ∑2. Выходной сигнал переноса снимается с выхода С2.
Применение
Средне- и быстродействующие операции параллельного сложения.
Производится следующая номенклатура микросхем: 7482.
| Тип микросхемы | 7482 |
|---|---|
| Стандартное время сложения, нс | 25 |
| Ток потребления, мА | 35 |
| Входы | Выходы | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A1 | B1 | A2 | B2 | СIN = 0 | СIN = 1 | ||||
| ∑1 | ∑2 | C2 | ∑1 | ∑2 | C2 | ||||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
| 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 |
| 0 | 0 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 1 |
| 0 | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 1 |
| 1 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 1 |
| 0 | 0 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 1 |
| 0 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 1 |
| 1 | 1 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 1 |
| 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 |
| 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
