7477

Описание

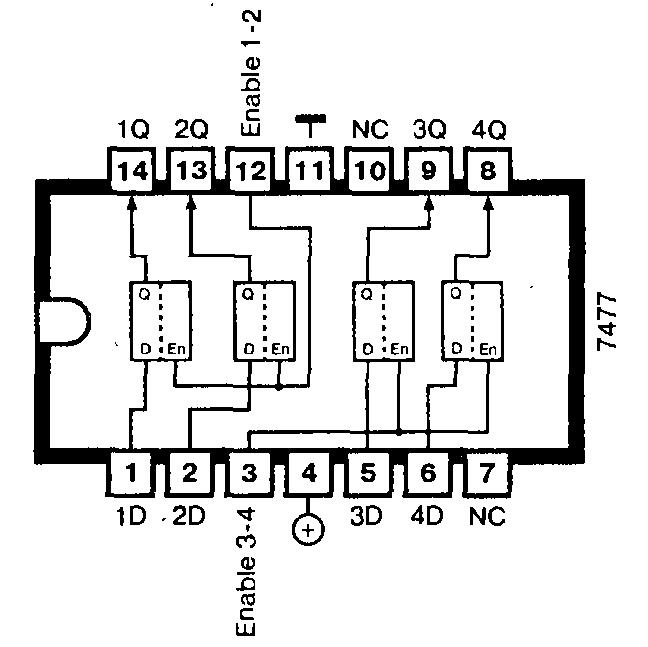

Микросхема 7477 (74LS77) содержит четыре D-триггера с прямыми выходами.

Работа схемы

Четыре D-триггера микросхемы 7477 (74LS77) управляются попарно соответствующими входами (выводы 3 и 12). Если на эти входы подается напряжение высокого уровня, то на выходах Q устанавливается тот же уровень напряжения, который подается на входы, то есть при напряжении низкого уровня на входе D на выходе Q формируется низкий уровень, а при напряжении высокого уровня на входе D — высокий.

Если на входы микросхемы 7477 (74LS77) подается напряжение низкого уровня, то предыдущая информация, полученная с входа D, хранится в соответствующем триггере до тех пор, пока на входы Enable снова не будет подано напряжение высокого уровня.

Обратите внимание на то, что здесь не рассматривается схема синхронизации (нет тактовых импульсов), поэтому микросхему 7477 (74LS77) нельзя использовать в качестве регистра сдвига. Соединение в каскады микросхемы 7477 (74LS77) невозможно.

Кроме того, обратите внимание на какой вывод микросхемы 7477 (74LS77) подается рабочее напряжение питания.

По выполняемым функциям микросхема 7477 (74LS77) аналогична схеме 7475, которая имеет еще инверсные выходы Q и выполнена в 16-выводном корпусе.

Применение

Хранение информации в буферных запоминающих устройствах.

Производится следующая номенклатура микросхем: 7477, 74LS77.

Технические данные

Тип микросхемы	7477	74LS77
Время задержки прохождения сигнала, нс	20	15
Ток потребления, мА	46	13

Состояние микросхемы 7477

Входы		Выход
D	Enable	Q
0	1	0
1	1	1
X	0	Q0
Q0 - записанные данные
