7474
Описание

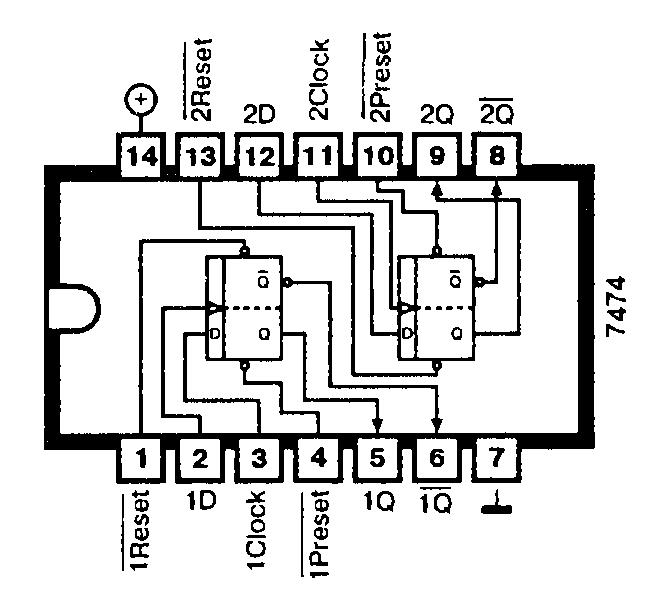

Микросхема 7474 содержит два отдельных D-триггера, которые запускаются положительным фронтом тактового импульса и имеют раздельные входы установки и сброса.
Работа схемы
Оба триггера микросхемы 7474 можно использовать независимо друг от друга.
Информация, поступающая на вход D микросхемы 7474 передается на выход Q (и в инверсном виде на выход Q), когда напряжение на входе тактовых импульсов изменяется с низкого уровня на высокий. Без положительного фронта тактового импульса на синхронизирующем входе невозможен никакой последовательный перенос информации с входа D на выход Q.
Если на вход D микросхемы 7474 подается напряжение высокого уровня, то тактовый импульс устанавливает на выходе Q напряжение высокого, а на выходе Q — низкого уровня.
Когда на вход D микросхемы 7474 подается напряжение низкого уровня, то тактовый импульс устанавливает на выходе Q напряжение низкого, а на выходе Q — высокого уровня.
Поступающие на вход D микросхемы 7474 данные могут меняться в любой момент. Информация считается значимой лишь тогда, когда тактовый импульс переходит с низкого уровня напряжения на высокий. В этот момент она передается на триггер.
В нормальном режиме работы на входы Preset и Reset подается напряжение высокого уровня. Если на вход Reset микросхемы 7474 подается напряжение низкого уровня, то на выходе Q формируется напряжение низкого, а на выходе Q — высокого уровня. Если на вход Preset микросхемы 7474 подается напряжение низкого уровня, то на выходе Q формируется напряжение высокого, а на выходе Q — низкого уровня. Не следует подавать напряжение низкого уровня одновременно на оба эти входа, поскольку в зтом случае выходы будут находиться в неустойчивом состоянии, которое изменится, когда изменится состояние входов Preset или Reset.
Применение
Регистры, счетчики, схемы управления.Производится следующая номенклатура микросхем: 7474 74ALS74 74AS74 74F74 74H73 74L73 74LS74 74S74.
| Тип микросхемы | 7472 | 74ALS74 | 74AS74 | 74F74 | 74LS74 | 74S74 |
|---|---|---|---|---|---|---|
| Максимальная рабочая частота, МГц | 15 | 34 | 105 | 100 | 25 | 75 |
| Время задержки прохождения сигнала, нс | 17 | 10 | 6 | 4 | 19 | 6 |
| Ток потребления, мА | 17 | 1,2 | 5 | 10 | 4 | 30 |
| Входы | Выход | ||||
|---|---|---|---|---|---|
| Preset | Reset | Clock | D | Q | Q |
| 0 | 1 | X | X | 1 | 0 |
| 1 | 0 | X | X | 0 | 1 |
| 0 | 0 | X | X | 1* | 1* |
| 1 | 1 | ↑ | 1 | 1 | 0 |
| 1 | 1 | ↑ | 0 | 0 | 1 |
| 1 | 1 | 0 | X | Без изменений | |
| 1 | 1 | 1 | X | Без изменений | |
| 1 | 1 | ↓ | 1 | Без изменений | |
| * - нестабильное состояние | |||||
