7472

Описание

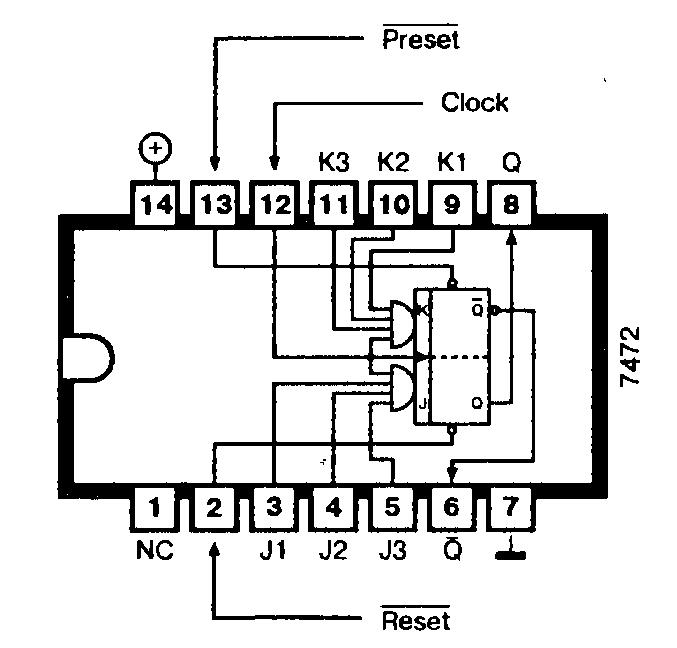

Микросхема 7472 содержит синхронизируемый тактовым импульсом JK-триггер с логическими элементами 3И на входах, входом установки и входом сброса.

Работа схемы

Информация передается на входы J и К микросхемы 7472 при перепаде тактового импульса с высокого уровня напряжения на низкий (отрицательный фронт).

При этом протекают следующие процессы: в момент времени 1 подчиненный элемент отсоединен от основного; в момент времени 2 информация с входов логического элемента И поступает в основной элемент; в момент времени 3 входы J и К отсоединены и в момент времени 4 информация передается от основного элемента подчиненному.

На вход J микросхемы 7472 поступает напряжение высокого уровня лишь тогда, когда на входы J1, J2 и J3 одновременно подается напряжение высокого уровня. То же относится и ко входу К.

Если на вход J микросхемы 7472 поступает напряжение высокого уровня, а на вход К — низкого, то по фронту тактового импульса на выходе Q устанавливается напряжение высокого уровня, а на выходе Q — низкого.

Когда на вход J микросхемы 7472 поступает напряжение низкого, а на вход К — высокого уровня, то по фронту тактового импульса на выходе Q устанавливается напряжение низкого уровня, а на выходе Q — высокого.

Если на оба входа J и К микросхемы 7472 поступает напряжение низкого уровня, то по фронту тактового импульса состояние выходов Q и Q изменяется на противоположное.

Если на вход установки Preset подается напряжение низкого уровня, а на вход Reset — высокого, то на выходе Q устанавливается напряжение высокого уровня, а на выходе Q — низкого, независимо от состояния всех остальных входов.

Если на вход Preset подается напряжение высокого, а на вход Reset — низкого уровня, то на выходе Q формируется напряжение низкого уровня,,а на выходе Q — высокого уровня.

Если на входы Preset и Reset одновременно подается напряжение низкого уровня, то и на выходе Q и на выходе Q устанавливается напряжение высокого уровня. Однако такое состояние выходов является неустойчивым и не сохраняется после изменения состояния входов Preset или Reset.

Таблица состояний данной схемы совпадает с таблицей состояний микросхемы 74L71

Применение

Регистры, счетчики, делители частоты, схемы управления.

Производится следующая номенклатура микросхем: 7472, 74H72, 74L72.

Технические данные

Тип микросхемы	7472	74L72	74H72
Максимальная рабочая частота, МГц	15	2,5	25
Время задержки прохождения сигнала, нс	20	47	18
Ток потребления, мА	10	8	16
