7455

Описание

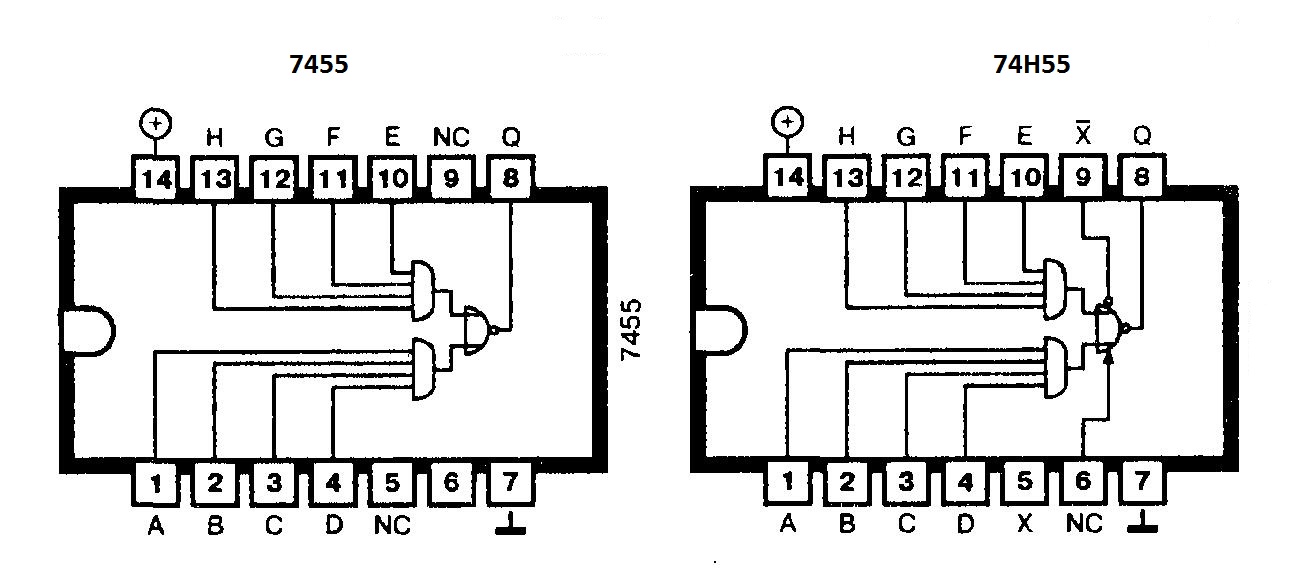

Микросхема 7455 содержит логический элемент ИЛИ-НЕ с двумя входами, подключенными к выходам двух логических элементов И с четырьмя входами каждый.

Работа схемы

На выходе Q микросхемы 7455 формируется напряжение низкого уровня лишь тогда, когда на входы А, В, С и D одного из двух логических элементов И или входы Е, F G и Н другого логического элемента И подается напряжение высокого уровня.

Микросхема серии 74H55 имеет расширяющие входы Х и X, которые должны быть открыты, если они не используются.

Применение

Реализация логических функций И-НЕ, ИЛИ-НЕ.

Производится следующая номенклатура микросхем: 74H55, 74L55 74LS55.

Технические данные

Тип микросхемы	74LS55
Время задержки прохождения сигнала, нс	12
Ток потребления, мА	1

Состояние микросхем 7455

Входы								Выход
A	B	C	D	E	F	G	H	Q
1	1	1	1	X	X	X	X	0
X	X	X	X	1	1	1	1	0
Все другие комбинации								1
