Описание

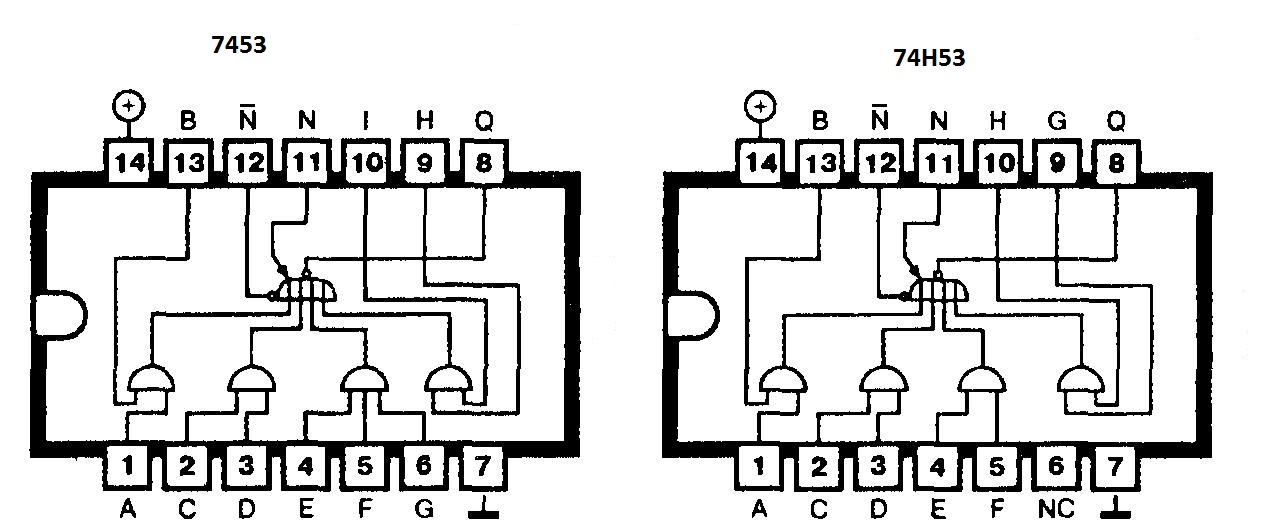

Микросхема 7453 (74H53) содержит логический элемент 4ИЛИ-НЕ с расширяющими входами. Входы этого элемента соединены с выходами четырех двухвходовых элементов И (серия 7453) или трех двухвходовых и одного трехвходового элементов И (серия 74H53).
Работа схемы
На выходе Q (серия 7453) формируется напряжение низкого уровня лишь в том случае, когда на входы А и В, или С и D, или Е и F, или G и Н подается напряжение высокого уровня.
Расширяющие входы микросхемы 7453 (74H53) должны оставаться открытыми, если они не используются.
Интегральная микросхема серии 74H53 содержит один логический элемент И с тремя входами, а также три логических элемента И с двумя входами.
В технической литературе эти логические микросхемы 74H53 иногда обозначаются как схемы AOI (И-ИЛИ с инвертированием). Такое обозначение не очень удачно, поскольку логический элемент ИЛИ и инвертор вместе образуют логический элемент ИЛИ-НЕ. Так как в данной схеме выход логического элемента ИЛИ не выведен отдельно, его выходной сигнал всегда инвертируется, то есть в каждом случае реализуется функция ИЛИ-НЕ.
Применение
Реализация логических функций И-НЕ, ИЛИ-НЕ.
Производится следующая номенклатура микросхем: 7453, 74H53.
| Тип микросхемы | 7453 |
|---|---|
| Время задержки прохождения сигнала, нс | 10,5 |
| Ток потребления, мА | 5 |
| Входы | Выход | |||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | Q |
| 1 | 1 | X | X | X | X | X | X | 0 |
| X | X | 1 | 1 | X | X | X | X | 0 |
| X | X | X | X | 1 | 1 | X | X | 0 |
| X | X | X | X | X | X | 1 | 1 | 0 |
| Все другие комбинации | 1 | |||||||
| Входы | Выход | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | Q |
| 1 | 1 | X | X | X | X | X | X | X | 0 |
| X | X | 1 | 1 | X | X | X | X | X | 0 |
| X | X | X | X | 1 | 1 | 1 | X | X | 0 |
| X | X | X | X | X | X | X | 1 | 1 | 0 |
| Все другие комбинации | 1 | ||||||||
