7440

Описание

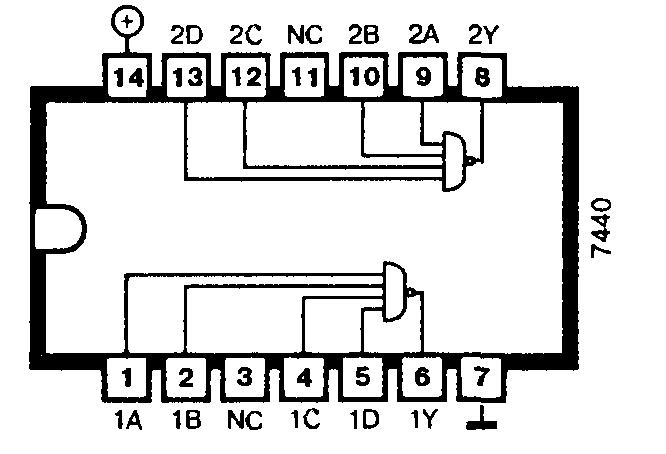

Микросхема 7440 содержит два отдельных логических элемента И-НЕ с четырьмя входами каждый и высоким коэффициентом разветвления по выходу.

Работа схемы

Оба логических элемента микросхемы 7440 можно использовать независимо друг от друга.

При подаче напряжения низкого уровня на один, несколько или все четыре входа каждого элемента микросхемы 7440 на выходе устанавливается напряжение высокого уровня. Если на все четыре входа подается напряжение высокого уровня, то на выходе формируется напряжение низкого уровня.

Коэффициент разветвления по выходу микросхемы 7440 равен 30, что в 3 раза больше, чем у 7420. Расположение выводов у этих схем одинаковые.

Применение

Реализация логических функций И, И-НЕ, инвертирование.

Производится следующая номенклатура микросхем: 7440, 74ALS40, 74F40, 74H40, 74LS40, 74S40.

Технические данные

Тип микросхемы	7440	74ALS40	74F40	74LS40	74S40
Время задержки прохождения сигнала, нс	10	4,75	3,5	12	6
Ток потребления, мА	10	1,4	6	1,7	8,4

Состояние микросхемы 7440

Входы				Выход
A	B	C	D	Y
0	X	X	X	1
X	0	X	X	1
X	X	0	X	1
1	1	1	1	0
