74368
Описание

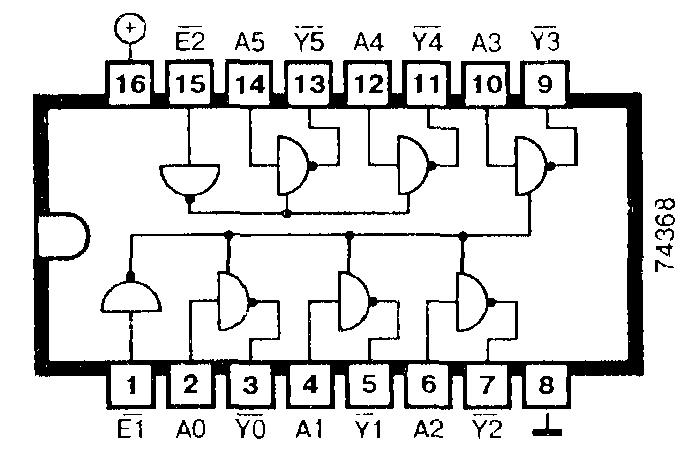

Микросхема 74368 содержит шесть инвертирующих буферов шины с двумя управляющими входами.
Работа схемы
Управляющие входы Е1 и Е2 позволяют управлять двумя и четырьмя из шести буферов шипи соответственно. Если на один из управляющих входов Е1 или Е2 микросхемы 74368 подаётся напряжение низкого уровня, то на выходах устанавливаются уровни напряжения, противоположные поданным на соответствующие входы, то есть сигналы инвертируются.
Если на один из двух управляющих входов микросхемы 74368 поступает напряжение высокого уровня, то выходы соответствующего буфера переходят в высокоомное (третье) состояние независимо от состояния соответствующих входов.
Микросхема 74368 по расположению выводов аналогична микросхеме 74367, которая имеет не инвертирующие (прямые) выходы.
Применение
Буфер для управления шинами. Производится следующая номенклатура микросхем: 74368, 74ALS368, 74F368, 74LS368.
| Тип микросхемы | 74368 | 74ALS368 | 74F368 | 74LS368 |
|---|---|---|---|---|
| Время задержки прохождения сигнала, нс | 6 | 6 | 5 | 15 |
| Ток потребления, мА | 59 | 8 | 36 | 12 |
| Входы | Выход Y | |
|---|---|---|
| Управление | A | |
| E | ||
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | X | Z |
