Описание
Микросхема 7426 содержит четыре отдельных логических элемента И-НЕ с двумя входами и открытым коллектором на выходе. Максимальное выходное напряжение составляет +15 В.
Работа схемы
Все четыре логических элемента микросхемы 7426 можно использовать независимо друг от друга.
При подаче напряжения низкого уровня на один или оба входа каждого элемента микросхемы 7426 на выходе устанавливается напряжение высокого уровня. Если на оба входа микросхемы 7426 подается напряжение высокого уровня, то на выходе формируется напряжение низкого уровня.
Для работы микросхемы 7426 необходимо подключить внешнее сопротивление между используемым выходом и цепью питания с напряжением до +15 В. Напряжение питания микросхемы при этом должно составлять +5 В.

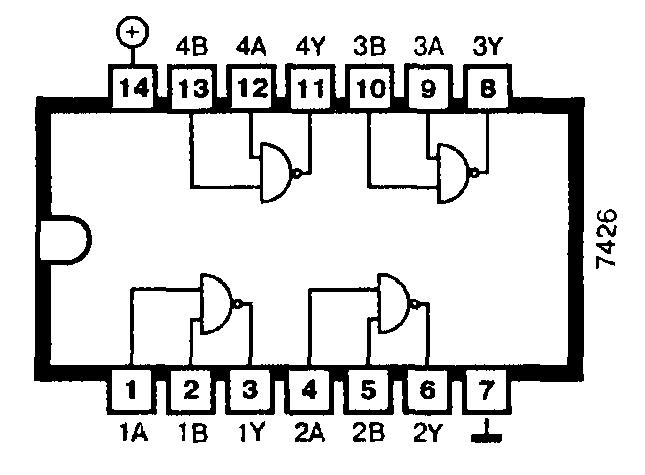

Расположение выводов схемы такое же, как и у 7400.
Применение
Реализация логических функций И, И-НЕ, инвертирование сигналов, преобразо- ватель уровня сигналов (сопряжение схем ТТЛ со схемами КМОП), управление функциональными элементами с высоким рабочим напряжением.
Производится следующая номенклатура микросхем: 7426, 74L26, 74LS26.
| Тип микросхемы | 7426 | 74LS26 |
|---|---|---|
| Время задержки прохождения сигнала, нс | 13 | 16 |
| Максимальное выходное напряжение, В | 15 | 15 |
| Ток потребления, мА | 8 | 1,6 |
| Входы | Выход | |
|---|---|---|
| A | B | Y |
| 0 | X | 1 |
| X | 0 | 1 |
| 1 | 1 | 0 |
