7422

Описание

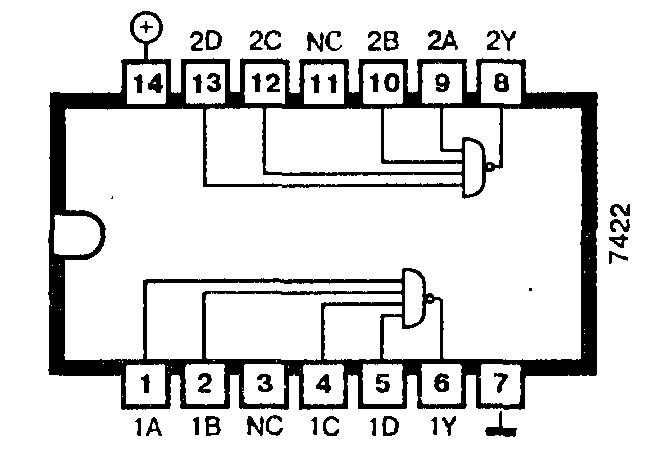

Микросхема 7422 содержит два отдельных логических элемента И-НЕ с четырьмя входами и открытым коллектором на выходе. Максимальное выходное напряжение равно +5,5 В.

Работа схемы

Оба логических элемента микросхемы 7422 можно использовать независимо друг от друга.

При подаче напряжения низкого уровня на один, несколько или все четыре входа каждого элемента микросхемы 7422 на выходе устанавливается напряжение высокого уровня. Если на все четыре входа подается напряжение высокого уровня, то на выходе формируется напряжение низкого уровня.

Для работы микросхемы 7422 необходимо подключить внешнее сопротивление между используемым выходом и цепью питания +5 В.

Применение

Реализация логических функций И, И-НЕ, инвертирование сигналов.

Производится следующая номенклатура микросхем: 7422, 74ALS22, 74H22, 74LS22, 74S22.

Технические данные

Тип микросхемы	7422	74ALS22	74LS22	74S22
Максимальное выходное напряжение	5,5	5,5	5,5	5,5
Время задержки прохождения сигнала, нс	21	25	16	4,8
Ток потребления, мА	4	0,7	0,8	7

Состояние микросхемы 7422

Входы				Выход
A	B	C	D	Y
0	X	X	X	1
X	0	X	X	1
X	X	0	X	1
X	X	X	0	1
1	1	1	1	0
