7421
Описание

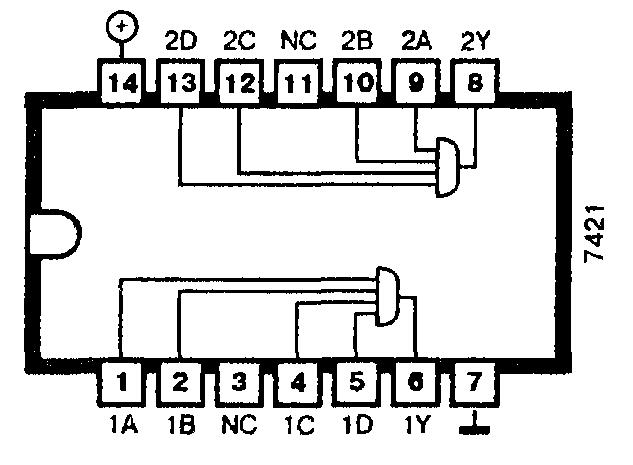

Микросхема 7421 содержит два отдельных логических элемента И с четырьмя входами на каждом.
Работа схемы
Оба логических элемента микросхемы 7421 можно использовать независимо друг от друга.
При подаче напряжения низкого уровня на один, несколько или все входы каждого элемента микросхемы 7421 на выходе устанавливается напряжение низкого уровня. Если на все четыре входа подается напряжение высокого уровня, то на выходе формируется напряжение высокого уровня.
Применение
Реализация логической функции И, неинвертирующий буфер.
Производится следующая номенклатура микросхем: 7421, 74ALS21, 74AS21, 74F21, 74H21, 74LS21.
| Тип микросхемы | 7421 | 74ALS21 | 74AS21 | 74F21 | 74LS21 |
|---|---|---|---|---|---|
| Время задержки прохождения сигнала, нс | 12 | 11 | 3,5 | 4 | 9 |
| Ток потребления, мА | 8 | 0,9 | 5 | 4 | 1,7 |
