7420

Описание

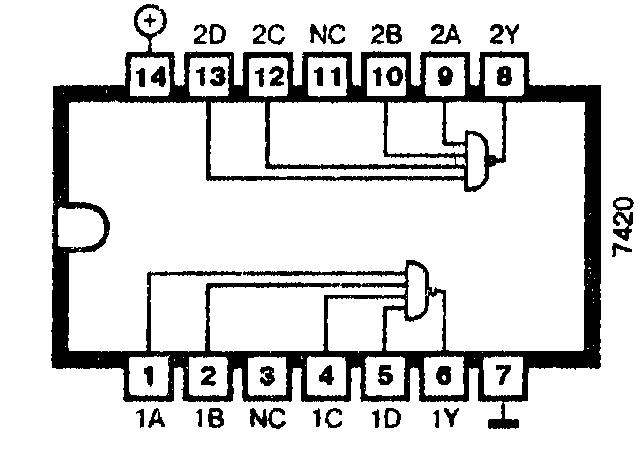

Микросхема 7420 содержит два отдельных логических элемента И-НЕ с четырьмя входами на каждом.

Работа схемы

Оба логических элемента микросхемы 7420 можно использовать независимо друг от друга.

При подаче напряжения низкого уровня на один, несколько или все входы каждого элемента на выходе устанавливается напряжение высокого уровня. Если на все четыре входа микросхемы 7420 подается напряжение высокого уровня, то на выходе формируется напряжение низкого уровня.

Применение

Реализация логических функций И, И-НЕ, инвертирование сигналов.

Производится следующая номенклатура микросхем: 7420, 74ALS20, 74AS20, 74F20, 74H20, 74L20, 74LS20, 74S20.

Технические данные

Тип микросхемы	7420	74ALS20	74AS20	74F20	74LS20	74S20
Время задержки прохождения сигнала, нс	10	6,8	2,9	3,5	9,5	3
Ток потребления, мА	4	0,5	3,2	2,2	0,8	8

Состояние микросхемы 7420

Входы				Выход
A	B	C	D	Y
0	X	X	X	1
X	0	X	X	1
X	X	0	X	1
X	X	X	0	1
1	1	1	1	0
