Описание

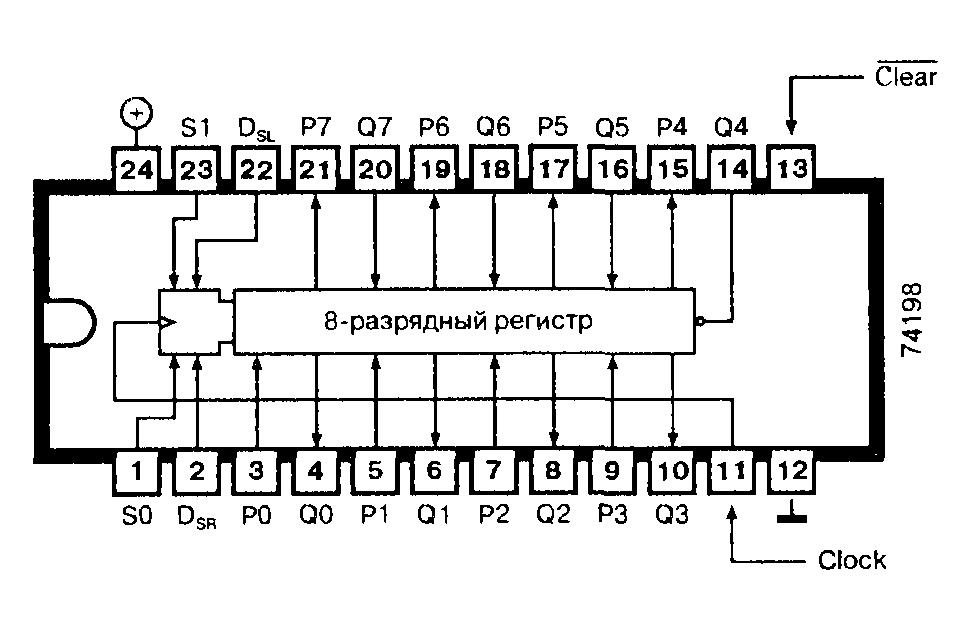

Микросхема 74198 (74F198) содержит реверсивный 8-разрядный регистр сдвига данных с параллельным и последовательным вводом-выводом информации,

Работа схемы

Если на вход сброса Clear микросхемы 74198 (74F198) подается напряжение низкого уровня, то на выходах Q0 — Q7 устанавливается напряжение низкого уровня независимо от логического состояния всех остальных входов.

Если на вход сброса Clear микросхемы 74198 (74F198) подается напряжение высокого уровня, то режим работы определяется состояниями входов S0 и S1 (режим управления). Сдвиг данных влево происходит, когда такое напряжение подается на входы S0 и S1. При этом данные последовательно поступают на вход D_SL.

Сдвиг данных микросхемы 74198 (74F198) вправо происходит, когда на вход S0 подается напряжение высокого, а на вход S1 — низкого уровня, при этом данные последовательно поступают на вход D_SR.

Если на оба входа S0 и S1 микросхемы 74198 (74F198) подается напряжение высокого уровня, то возможна последовательная загрузка данных с входов P0 — P7. Во время параллельного ввода данных последовательные входы заперты.

Последовательно и параллельно введенные данные поступают в регистр сдвига 74198 (74F198) синхронно с перепадом напряжения тактового импульса на входе Clock (вход тактовых импульсов) с низкого уровня на высокий (положительный фронт). При этом данные должны находиться на информационных входах до начала формирования положительного фронта тактового импульса.

Напряжение низкого уровня на входах S0 и S1 микросхемы 74198 (74F198) запирает вход тактовых импульсов. Логическое состояние на обоих этих входах изменяеется лишь тогда, когда на вход тактовых импульсов подается напряжение высокого уровня.

Применение

Регистр сдвига, накопитель данных, преобразователь последовательного кода в параллельный и параллельного кода в последовательный.

Производится следующая номенклатура микросхем: 74198, 74F198.

Технические данные

Тип микросхемы	74198
Максимальная тактовая частота, МГц	25
Ток потребления, мА	90

Состояние микросхемы 74198

Входы				Функция
Clear	Clock	S0	S1
0	X	X	X	Асинхронный сброс
1	↑	1	1	Параллельная загрузка
1	↑	0	1	Сдвиг вправо
1	↑	1	0	Сдвиг влево
1	X	0	0	Хранение данных
