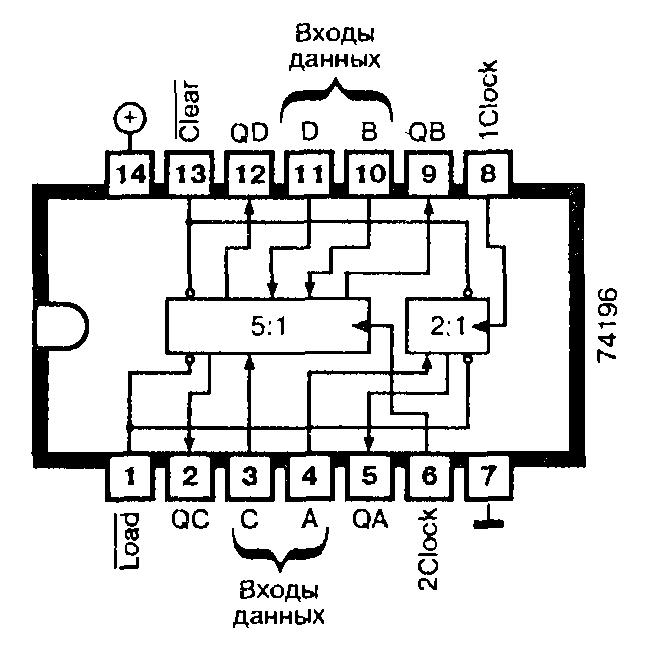

74196

Описание

Микросхема 74196 содержит делители на два и на пять, а также вход предварительной установки и вход сброса.

Работа схемы

Поскольку микросхема 74196 состоит из двух отдельных делителей (на два и на пять) с раздельными входами тактовых импульсов, то она позволяет работать в различных режимах:

• делители на 2 и на 5: вход тактовых импульсов 1Clock (вывод 8) управляет выходом QА, отношение частоты тактовых импульсов к частоте импульсов на этом выходе составляет 2:1. Вход тактовых импульсов 2Clock (вывод 6) микросхемы 74196 управляет выходами QD, QC и QB, отношение частоты тактовых импульсов к частоте импульсов на этих выходах составляет 5:1. Хотя делители частоты работают раздельно, предварительная установка и сброс показаний осуществляется от общих входов;
• десятичный счетчик: выход QА микросхемы 74196 соединен с входом тактовых импульсов 2Clock. Тактовая частота подается на вход 1Clock. Счетчик работает в двоично-десятичном коде;
• делитель на 10: выход QD микросхемы 74196 соединен с входом тактовых импульсов 1Clock. Тактовые импульсы подаются на вход 2Clock. Счетчик работает в двоично-пятеричном коде. На выходе QA получают симметричное напряжение прямоугольной формы.

Счетчик 74196 последовательно включается при перепаде напряжения тактового импульса с высокого уровня на низкий (отрицательный фронт).

В нормальном режиме работы на вход сброса Clear микросхемы 74196 подается напряжение высокого уровня. Если на этот вход подается кратковременный импульс напряжения низкого уровня, то на всех выходах также устанавливается такое напряжение.

Через информационные входы А — D микросхемы 74196 осуществляют предварительную установку счетчика, подавая на эти входы необходимый код, а на вход Load — кратковременный импульс напряжения низкого уровня.

Сброс и установка микросхемы 74196 происходят асинхронно, то есть независимо от тактовых импульсов.

Микросхема 74196 аналогична микросхеме 74176, но в отличие от последней имеет несколько большие потребляемую мощность и значение максимальной тактовой частоты.

Применение

Программируемые счетчик и делитель, синтезатор частоты.

Производится следующая номенклатура микросхем: 74196, 74LS196, 74S196.

Технические данные

Тип микросхемы	74196	74ALS196	74LS196
Максимальная тактовая частота, МГц вход Clock1 вход Clock2	50 25	30 15	100 50
Ток потребления, мА	48	16	75

Состояние микросхемы 74196

Входы			Выходы
Clear	Load	Clock	QA-QD
O	X	X	0
1	0	X	Параллельная загрузка
1	1	↓	Счёт
