74193
Описание

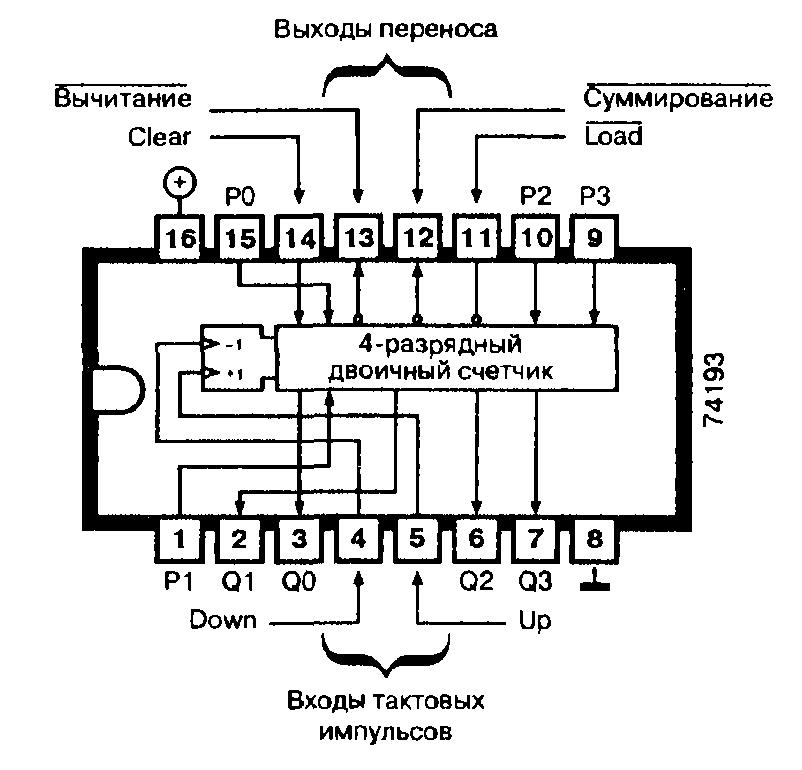

Микросхема 74193 содержит синхронный программируемый 4-разрядный двоичный счетчик с отдельными входами тактовых импульсов для счета импульсов в прямом и обратном направлениях, а также с входом сброса.
Работа схемы
В нормальном режиме работы микросхемы 74193 на вход Load (загрузка данных) подается напряжение высокого, а на вход сброса Clear — низкого уровня.
Значение, хранящееся в счетчике 74193, последовательно увеличивается на 1 при каждом перепаде напряжения на входе прямого счета тактовых импульсов Up с низкого уровня на высокий (положительный фронт). Каждый положительный фронт тактового импульса на входе обратного счета Down уменьшает показания счетчика. В любом случае на один из двух входов тактовых импульсов микросхемы 74193 должно подаваться напряжение высокого уровня.
При программировании необходимые данные в двоично-десятичном коде подаются на входы Р0 — P3 микросхемы 74193, а на вход Load — кратковременный импульс напряжения низкого уровня.
Для сброса показаний счетчика74193 на вход Clear (очистка) подается кратковременный импульс напряжения высокого уровня. Процесс сброса показаний происходит независимо от тактовых импульсов.
При прямом счете при достижении значения 15 на выходе переноса (вывод 12) возникает отрицательный импульс. При счете в обратном направлении при достижении значения 0 на выходе 13 появляется кратковременный отрицательный импульс.
Для образования многоступенчатого счетчика из микросхемы 74193 вывод 13 (перенос в обратном направлении) соединяют с входом обратного счета тактовых импульсов Clock-Down следующей ступени, а вывод 14 (перенос в прямом направлении) — с входом прямого счета тактовых импульсов Сlосk-Up следующей ступени.
Применение
Суммирующий/вычитающий дифференциальный счетчик, синхронный делитель частоты для синтезатора.
Производится следующая номенклатура микросхем: 74193, 74ALS193, 74F193, 74L193 74LS193.
| Тип микросхемы | 74193 | 74ALS193 | 74F193 | 74LS193 |
|---|---|---|---|---|
| Максимальная тактовая частота, МГц | 25 | 25 | 125 | 25 |
| Ток потребления, мА | 65 | 12 | 30 | 19 |
| Прямой счёт Up | Обратный счёт Down | Сброс Clear | Загрузка Load | Функция |
|---|---|---|---|---|
| ↑ | 1 | 0 | 1 | Прямой счёт |
| 1 | ↑ | 0 | 1 | Обратный счёт |
| X | X | 1 | X | Сброс |
| X | X | 0 | 0 | Загрузка |
