74184
Описание

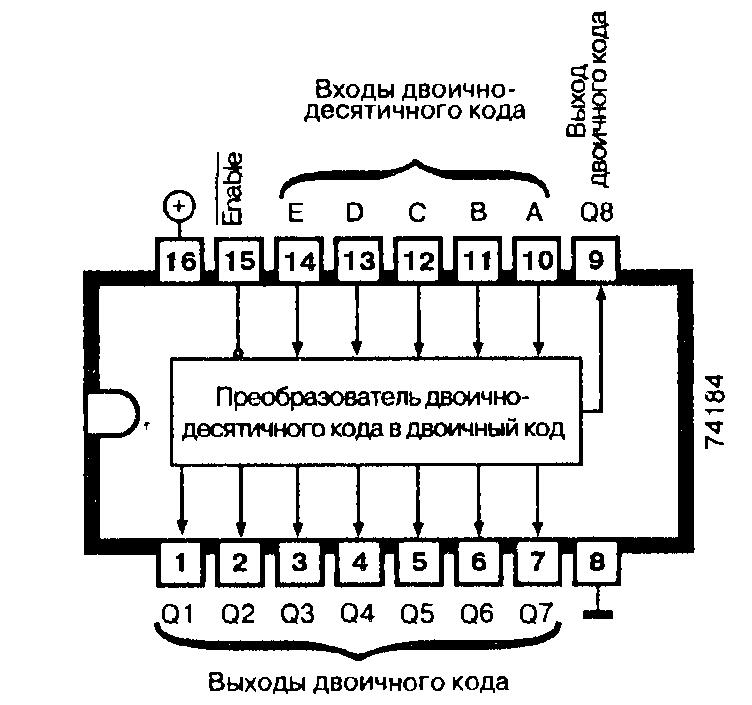

Микросхема 74184 содержит дешифратор, который преобразует 6-разрядный двоично-десятичный код в двоичный.
Работа схемы
Здесь рассматривается специальное программируемое постоянное запоминающее устройство ROM 7488.
Микросхема 74184 содержит только пять входов для 6-разрядного двоично-десятичного кода. Это связано с тем, что самые младшие разряды (LSB) двоичного и двоично-десятичного кодов оказываются одинаковыми. Поэтому вход А микросхемы представляет собой разряд, который следует за самым младшим разрядом 6-разрядного двоично-десятичного кода. Например, если на входах EDCB имеется кодирование LLLLH (L — низкий уровень напряжения на данном входе, Н — высокий), это соответствует десятичным числам 2 и 3, поскольку самый младший разряд 6-разрядного двоично-десятичного кода, который проходит через схему и не управляется ею, для десятичного числа 2 равен L, а для десятичного числа 3 — Н. В обоих случаях появляющийся на выходах Q5 — Q1 код равен LLLLH.
Если входы микросхемы 74184 находятся в таком логическом состоянии, которое больше не соответствует двоично-десятичному кодированию, то есть код на входах больше десятичного числа 39 равного двоично-десятичному коду HHHLL (H), тогда на всех выходах Q5 — Q1 устанавливается напряжение уровня Н.
Выходы Q6, Q7 и Q8 микросхемы 74184 используются лишь для формирования сигналов с обратным кодом.
В нормальном режиме работы на разрешающий вход Enable микросхемы 74184 подается напряжение низкого уровня. Если на этот вход подается напряжение высокого уровня, то на всех выходах также устанавливается такое напряжение независимо от логического состояния остальных входов.
Выходы микросхемы 74184 имеют открытый коллектор и поэтому должны подключаться к цепи питания +5 В через внешнее сопротивление. Максимально допустимый ток коллектора равен 12 мА.
Применение
Преобразование кодов, преобразователь двоично-десятичного кода в двоичный, преобразователь 9-разрядного двоично-десятичного кода в обратный код, преобразователь 10-разрядного двоично-десятичного кода в обратный код.
Производится следующая номенклатура микросхем: 74184.
| Тип микросхемы | 74184 |
|---|---|
| Максимальное выходное напряжение, В | 5,5 |
| Ток потребления, мА | 56 |
| Десятичное число | Входы (двоично-десятичный код) | Выходы (двоичный код) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| E | D | C | B | A | Q5 | Q4 | Q3 | Q2 | Q1 | |
| 0-1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 2-3 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 |
| 4-5 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 |
| 6-7 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 1 | 1 |
| 8-9 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
| 10-11 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 |
| 12-13 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 |
| 14-15 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 1 |
| 16-17 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 0 | 0 |
| 18-19 | 0 | 1 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 1 |
| 20-21 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0 |
| 22-23 | 1 | 0 | 0 | 0 | 1 | 0 | 1 | 0 | 1 | 1 |
| 24-25 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 0 |
| 26-27 | 1 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 |
| 28-29 | 1 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 0 |
| 30-31 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
| 32-33 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 |
| 34-35 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 1 |
| 36-37 | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 0 |
| 38-39 | 1 | 1 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 |
