74180

Описание

Микросхема 74180 содержит генератор сигналов четности/контрольное устройство на 9 бит (8 информационных двоичных разрядов плюс 1 контрольный двоичный разряд четности).

Работа схемы

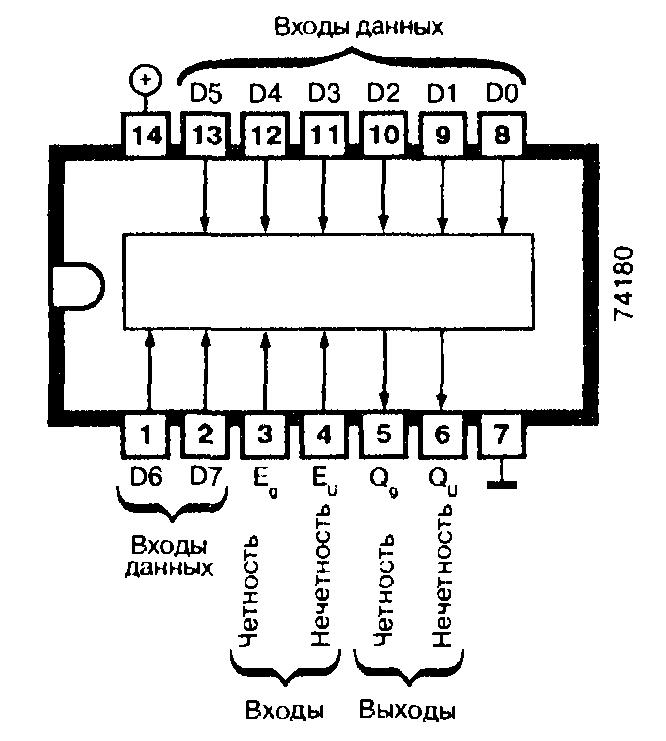

Микросхема 74180 позволяет проводить сравнительный контроль 8-разрядных двоичных слов, поступающих на информационные входы DO — D7, и показывать через выходы Q_g и Q_u, являются ли данные четными или нечетными.

Проверяемое на чётность слово поступает на входы данных D0 — D7 микросхемы 74180. Если теперь на вход четности Е_g (вывод 3) подать напряжение высокого уровня, а на вход нечетности Е_u (вывод 4) — напряжение низкого уровня, то при четном суммарном числе единиц в слове на выходе четности Q_g установится напряжение высокого уровня, а на выходе нечетности Q_u — напряжение низкого уровня.

Если же на вход Е_g микросхемы 74180 поступает напряжение низкого, а вход Е_u — высокого уровня, то при четном числе единиц в слове на выходе Q_g, устанавливается напряжение низкого, а на выходе Q_u — высокого уровня.

Когда на входы Е_g и E_u микросхемы 74180 поступает напряжение высокого, то на обоих выходах Q_g и Q_u устанавливается напряжение низкого уровня, и наоборот независимо от состояния входов D0 — D7. Девятиразрядное слово проверяется на четность, когда кроме входов Е_g и Е_u используется еще и инвертор в качестве девятого информационного входа. Если девятый информационный бит поступает на вход Е_u микросхемы 74180 и инвертор подсоединен между выводами 4 и 3, то при четном числе единиц в слове на выходе Q_g установится напряжение высокого уровня. Наоборот, если девятый информационный бит поступает на вход Е_u и инвертор подсоединен между выводами 3 и 4, то при четном числе единиц в слове на выходе Q_g установится напряжение низкого уровня.

Микросхему 74180 можно расширить на любое число ступеней по восемь разрядов в каждой, соединив выходы Q_g и Q_u первой ступени с входами Е_g и Е_u следующей ступени.

Применение

Формирование контрольного разряда четности и проверка наличия ошибки при передаче данных.

Производится следующая номенклатура микросхем: 74180.

Технические данные

Тип микросхемы	74180
Время задержки прохождения сигнала, нс	35
Ток потребления, мА	34

Состояние микросхемы 74180

Входы			Выходы
Сумма единиц на входах D0-D7	Eg	Eu	Qg	Qu
Чётная	1	0	1	0
Нечётная	1	0	0	1
Чётная	0	1	0	1
Нечётная	0	1	1	0
X	1	1	0	0
X	0	0	1	1
