7417
Описание

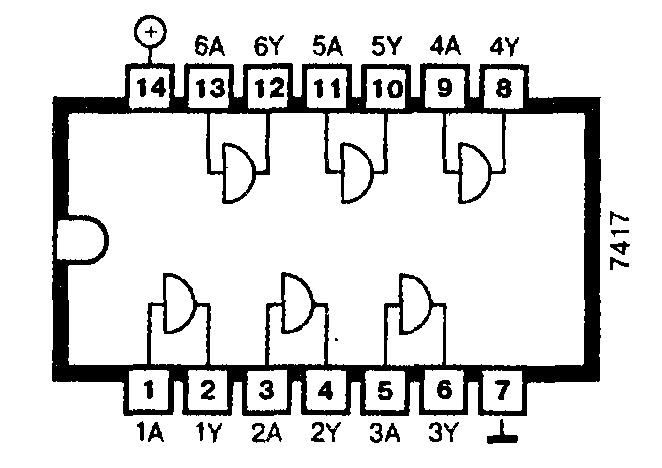

Микросхема 7417 (74LS17) содержит шесть отдельных буферных формирователей с открытым коллектором, максимальное выходное напряжение составляет +15 В.
Работа схемы
При подаче напряжения низкого уровня на вход каждого из буферных формирователей на выходе устанавливается напряжение низкого уровня, и наоборот.
Для работы микросхемы 7417 (74LS17) необходимо подключить внешнее сопротивление между используемым выходом и цепью питания с напряжением до+15 В. Напряжение питания микросхемы при этом должно составлять +5 В.
Если на выходе микросхемы 7417 (74LS17) низкий уровень напряжения, то потребляемый буферным формирователем максимальный ток — 40 мА.
Применение
Преобразователь уровня без инвертирования сигналов, управление внешними функциональными элементами.
Производится следующая номенклатура микросхем: 7417, 74LS17.
| Тип микросхемы | 7417 | 74LS17 |
|---|---|---|
| Максимальное выходное напряжение, В | 15 | 15 |
| Время задержки прохождения сигнала, нс | 13 | 12 |
| Максимальный ток потребления (низкий уровень напряжения на выходе), мА | 40 | 40 |
| Ток потребления (среднее значение), мА | 25 | 6 |
