74160

Описание

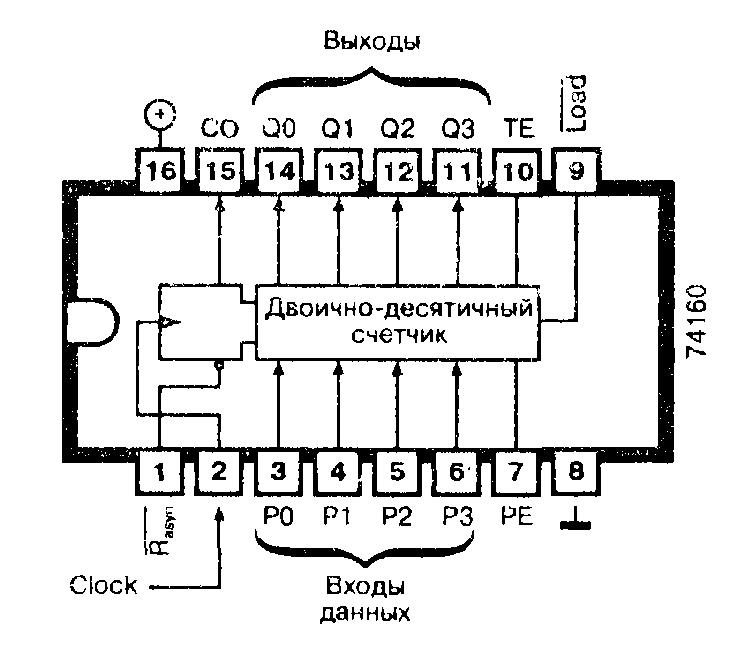

Микросхема 74160 содержит программируемый синхронный десятичный счетчик, который считает импульсы в двоично-десятичном коде и имеет асинхронный вход сброса показаний.

Работа схемы

В нормальном режиме работы на вывод 1 (R_asun) и входы РЕ и ТЕ, а также на вход Load микросхемы 74160 подается напряжение высокого уровня.

При каждом перепаде напряжения тактового импульса с низкого уровня на высокий показания счетчика микросхемы 74160 синхронно увеличиваются на единицу. Таким образом, схема включается положительным фронтом тактового импульса. Логический уровень выходов Q0, Q1, Q2 и Q3 определяется двоично-десятичным кодом.

Для сброса показаний счетчика на вывод 1 (R_asun) подается кратковременный импульс напряжения низкого уровня. Эта функция сброса выполняется асинхронно и устанавливает на всех четырех выходах микросхемы 74160 напряжение низкого уровня независимо от состояния других входов.

Если на вход загрузки Load подается напряжение низкого уровня, то при следующем положителым фронте тактового импульса код, находящийся на входах Р0 — Р3, загружается в счетчик.

Для синхронного счета чисел с несколькими разрядами без применения дополнительных логических элементов используют входы РЕ и ТЕ микросхемы 74160 в качестве разрешающих, а также выход СО (выход сигнала переноса).

Соединение происходит следующим образом:

• первый (самый младший) разряд: на входы РЕ и ТЕ подается напряжение высокого уровня, выход СО соединяется с входами РЕ и ТЕ второго разряда и с входом РЕ третьего разряда и тд.;
• второй разряд: выход СО второго разряда соединяется с входом ТЕ третьего разряда и тд.;
• все ступени синхронно управляются входом синхронизирующих сигналов благодаря тому, что входы тактовых импульсов ступеней соединены друг с другом.

Входы сброса микросхемы 74160 также включаются параллельно.

Микросхема 74160 по расположению выводов совместима со схемами КМОП 4160 и 40160.

Применение

Программируемый счетчик, управление счетом и таймером, делитель частоты.

Производится следующая номенклатура микросхем: 74160, 74ALS160, 74AS160, 74F160, 74LS160, 74S160.

Технические данные

Тип микросхемы	74160	74ALS160	74AS160	74F160	74LS160	74S160
Максимальная рабочая частота,	25	30	75	120	25	60
Ток потребления, мА	61	12	35	40	19	95

Состояние микросхемы 74160

Load	PE	TE	Режим работы
0	X	X	Предустановка
1	0	X	Без изменений
1	X	0	Без изменений
1	1	1	Счёт
