74152
Описание

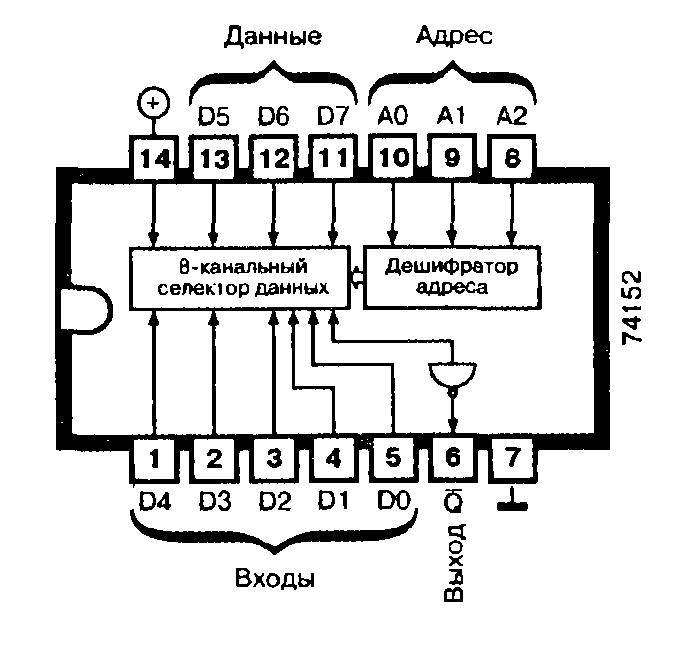

Микросхемы 74152, 74LS152 содержат селектор данных, который из восьми входных сигналов выделяет один с помощью 3-разрядного двоичного кода.
Работа схемы
Необходимый входной сигнал (D0 — D7) выбирается подачей на адресные входы микросхем 74152, 74LS152 (А0 — А2) соответствующего двоичного кода. Выделенный сигнал появляется на выходе Q в инвертированном виде.
Микросхемы 74152, 74LS152 можно использовать в качестве функционального преобразователя, а также для последовательной передачи данных.
Применение
Мультиплексор, дешифратор адреса, последовательная передача данных, функциональный преобразователь.
Производится следующая номенклатура микросхем: 74152,74LS152.
| Тип микросхемы | 74152 | 74F152 |
|---|---|---|
| Время задержки прохождения сигнала, нс | 20 | 21 |
| Ток потребления, мА | 43 | 9 |
| Адресные входы | Выход | ||
|---|---|---|---|
| A2 | A1 | A0 | Q |
| 0 | 0 | 0 | D0 * |
| 0 | 0 | 1 | D1 |
| 0 | 1 | 0 | D2 |
| 0 | 1 | 1 | D3 |
| 1 | 0 | 0 | D4 |
| 1 | 0 | 1 | D5 |
| 1 | 1 | 0 | D6 |
| 1 | 1 | 1 | D7 |
| * - состояние соответствующего входа | |||
