74150
Описание

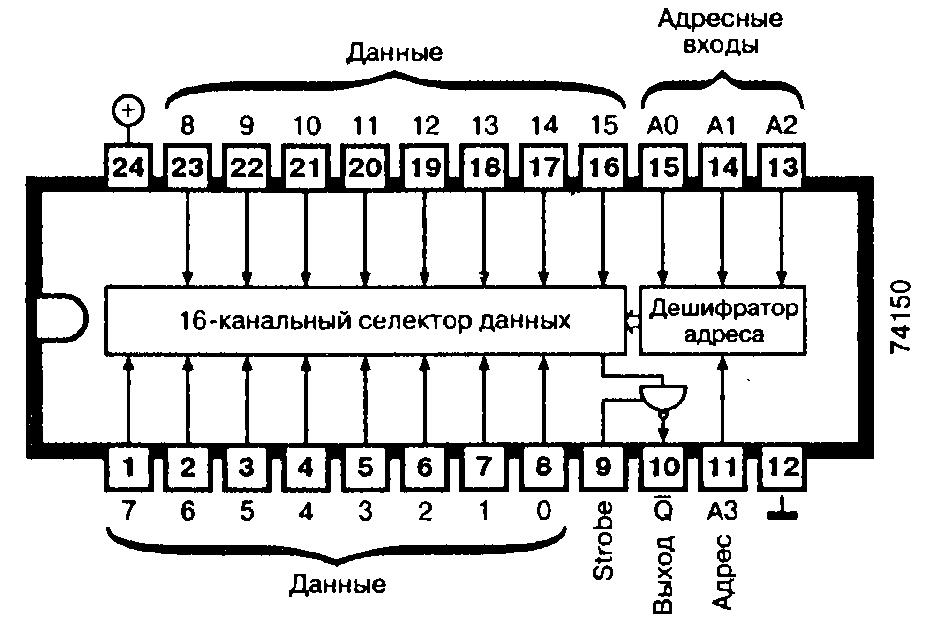

Микросхема 74150 содержит селектор данных, который из 16 входных сигналов выделяет один с помощью 4-разрядного двоичного адреса.
Работа схемы
Необходимый входной сигнал (0 — 15) выделяется подачей на адресные входы микросхемы 74150 (А0 — А3) соответствующего двоичного кода. Выделенный сигнал появляется на выходе Q в инвертированном виде.
В нормальном режиме работы на вход строб-импульса Strobe микросхемы 74150 подается напряжение низкого уровня. При подаче на вход Strobe напряжения высокого уровня на выходе Q, устанавливается такое же напряжение независимо от состояния других входов.
Применение
Мультиплексор, дешифратор адреса, шестнадцатеричное/двоично-десятичное кодирование, последовательная передача данных, функциональный преобразователь.
Производится следующая номенклатура микросхем: 74150.
| Тип микросхемы | 74150 |
|---|---|
| Время задержки прохождения сигнала, нс | 11 |
| Ток потребления, мА | 80 |
| Адресные входы | Strobe Строб-импульс | Выбранный канал | |||
|---|---|---|---|---|---|
| A3 | A2 | A1 | A0 | ||
| 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 1 | 0 | 1 |
| 0 | 0 | 1 | 0 | 0 | 2 |
| 0 | 0 | 1 | 1 | 0 | 3 |
| 0 | 1 | 0 | 0 | 0 | 4 |
| 0 | 1 | 0 | 1 | 0 | 5 |
| 0 | 1 | 1 | 0 | 0 | 6 |
| 0 | 1 | 1 | 1 | 0 | 7 |
| 1 | 0 | 0 | 0 | 0 | 8 |
| 1 | 0 | 0 | 1 | 0 | 9 |
| 1 | 0 | 1 | 0 | 0 | 10 |
| 1 | 0 | 1 | 1 | 0 | 11 |
| 1 | 1 | 0 | 0 | 0 | 12 |
| 1 | 1 | 0 | 1 | 0 | 13 |
| 1 | 1 | 1 | 0 | 0 | 14 |
| 1 | 1 | 1 | 1 | 0 | 15 |
| X | X | X | X | 1 | Нет |
