Описание
Микросхема 74145 декодирует стандартный 4-разрядный двоичный код в десятичные числа от 0 до 9 Она также позволяет преобразовать 3-разрядный код в сигнал низкого уровня на одном из восьми выходов.
Работа схемы

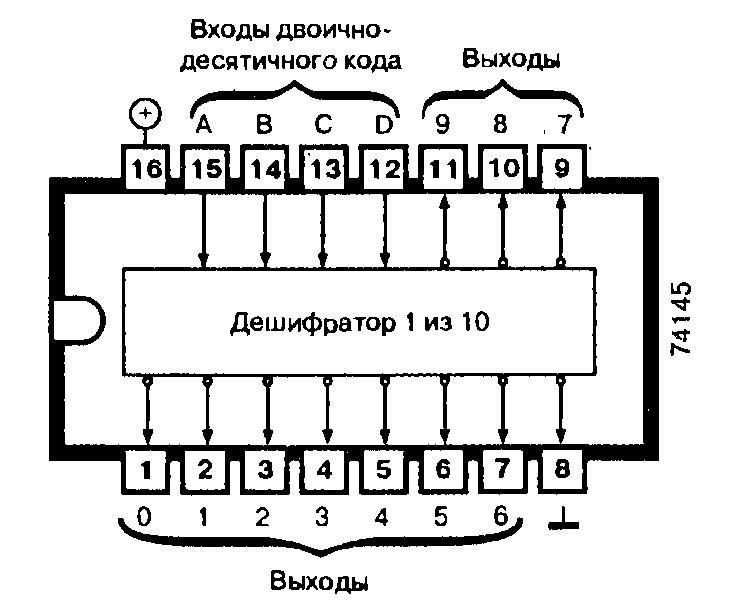

Данные, зашифрованные в двоично-десятичном коде, поступают на выводы 12 — 15: самый младший разряд 20 = 1 — на вход А0, разряд 21 = 2 — на вход В, разряд 22 = 4— на вход С и разряд 23 = 8 — на вход D. При поступлении сигнала на указанные входы на соответствующем выходе устанавливается напряжение низкого уровня, а на остальных выходах — высокого.
Максимальный ток на выходе микросхемы 74145, имеющем напряжение низкого уровня, составляет 80 мА.
Для работы микросхемы 74145 необходимо подключить внешнее сопротивление между используемым выходом и цепью питания с напряжением до +15 В. Напряжение питания микросхемы при этом должно составлять +5 В.
Если, например, входы А = 1, В = 1, С = 1 и D = 0 (логическая 1 представляется напряжением высокого уровня, логический 0 — низкого), то на выходе 7 (вывод 9) формируется напряжение низкого уровня, а на остальных выходах — высокого. Если на вход микросхемы 74145 поступает ложный двоично-десятичный код (больше 1001), то на всех выходах устанавливается напряжение высокого уровня.
При использовании микросхемы 74145 в качестве дешифратора 1 из 8 вход D (вывод 12) соединяют с общим проводом.
По расположению выводов микросхема 74145 аналогична 7445, которая имеет максимальное выходное напряжение +30 В.
Применение
Преобразование кода, управление реле и устройством отображения.
Производится следующая номенклатура микросхем: 74145, 74ALS145, 74LS145.
| Тип микросхемы | 74145 | 74ALS145 |
|---|---|---|
| Время задержки прохождения сигнала, нс | 50 | 50 |
| Ток потребления, мА | 43 | 7 |
| Номер | Входы | Выходы | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | C | B | A | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 2 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 3 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 4 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 5 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 6 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 7 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 8 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 9 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| Ложные коды (10-15) | 1 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
