Описание
Микросхема содержит шесть отдельных инвертирующих триггерных схем.
Работа схемы
Все шесть инверторов можно использовать независимо друг от друга.
При подаче на вход триггера напряжения низкого уровня на его выходе устанавливается напряжение высокого уровня, и наоборот.
Эта схема в качестве обычного инвертора, имеющего внутренний гистерезис, идеально подходит для принятия зашумленного входного сигнала или входного сигнала с медленно изменяющимся уровнем напряжения, а также может быть использована для улучшения стыковки узлов (устраняет негативный эффект дребезга контактов) в неустойчивых и моностабильных коммутациях.
Напряжение срабатывания логического элемента составляет 1,7 В, а напряжение отпускания — 0,9 В.

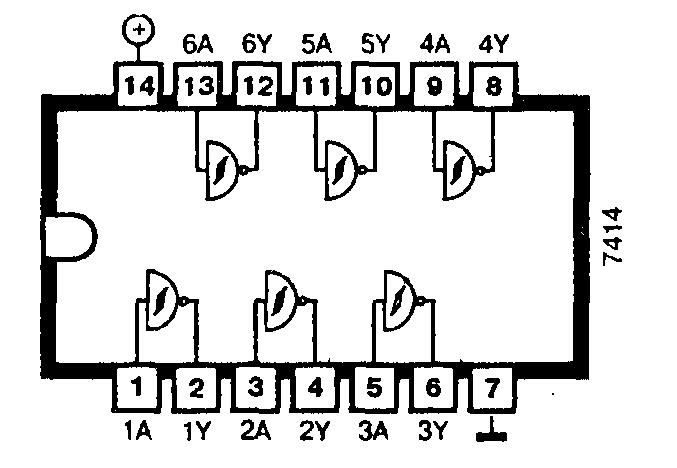

По расположению выводов данная микросхема идентична 7404.
Применение
Инвентирование сигналов, формирователи напряжений и импульсов, системы с зашумлёнными сигналами, моностабильные и нестабильные мультивибраторы.
Производится следующая номенклатура микросхем: 7414, 74ALS14, 74F14, 74LS14.
| Тип микросхемы | 7414 | 74ALS14 | 74F14 | 74LS14 |
|---|---|---|---|---|
| Время задержки прохождения сигнала, нс | 15 | 8 | 5 | 15 |
| Гистерезис, В | 0,8 | 0,8 | 0,8 | 0,8 |
| Ток потребления, мА | 30 | 12 | 18 | 10 |
