74138
Описание

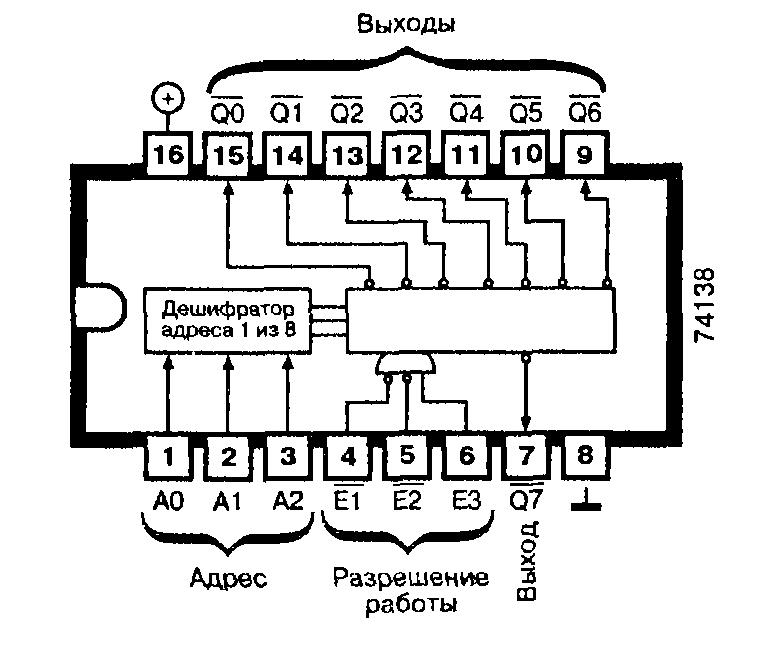

Микросхема 74138 содержит быстродействующий дешифратор/демультиплексор с тремя входами и восемью выходами и с тремя разрешающими входами.
Работа схемы
Когда 3-разрядный код поступает на три входа (АО, А1 и А2) микросхемы 74138, на соответствующем этому коду выходе Q устанавливается напряжение низкого уровня, а на остальных выходах — высокого. Однако это происходит лишь в том случае, если на разрешающие входы E1 и E2 микросхемы 74138 подается напряжение низкого уровня, а на вход Е3 — высокого.
Такая комбинированная возможность отпирания схемы позволяет легко расширить ее до дешифратора 1 из 32, параллельно подключив к схеме четыре микросхемы 74138 и один инвертор.
Микросхема 74138 может использоваться и в качестве демультиплексора на 8 выходов, если один из разрешающих выходов E1 или E2 служит в качестве информационного входа, а другие разрешающие входы — в качестве входов стробирующих импульсов. При этом на незадействованные разрешающие входы микросхемы 74138 должно постоянно подаваться напряжение соответствующего уровня (высокого или низкого), который необходим для работы микросхемы.
Применение
Цифровые демультиплексоры, декодирование адресов, управление декодированием.
Производится следующая номенклатура микросхем: 74ALS138, 74AS138, 74F138 74LS138, 74S138.
| Тип микросхемы | 74ALS138 | 74AS138 | 74LS138 | 74S138 |
|---|---|---|---|---|
| Время задержки прохождения сигнала, нс | 13 | 5,8 | 5,8 | 22 |
| Ток потребления, мА | 6 | 5 | 13 | 13 |
| Разрешающие входы | Адресные входы | Выходы | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Разрешение работы | Адрес | ||||||||||||
| LE | E2 | E1 | A2 | A1 | A0 | Q0 | Q1 | Q2 | Q3 | Q4 | Q5 | Q6 | Q7 |
| X | 1 | X | X | X | X | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| X | X | 1 | X | X | X | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | X | X | X | X | X | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
