74132

Описание

Микросхема 74132 содержит четыре отдельных логических элемента И-НЕ на триггерах Шмитта с двумя входами каждый.

Работа схемы

Все четыре логических элемента микросхемы 74132 на триггерах Шмитта можно использовать независимо друг от друга.

При подаче напряжения низкого уровня на один или оба входа каждого из элементов микросхемы 74132 на выходе устанавливается напряжение высокого уровня. Если на оба входа подается напряжение высокого уровня, то на выходе устанавливается напряжение низкого уровня.

Микросхема 74132 в качестве обычного логического элемента И-НЕ с двумя входами, имеющими внутренний гистерезис, идеально подходит для принятия зашумленного входного сигнала или входного сигнала с медленно изменяющимся уровнем напряжения.

Напряжение срабатывания логического элемента микросхемы 74132 составляет 1,8 В, а напряжение отпускания — 1,0 В. Благодаря этому триггеры могут запускаться очень пологим фронтом входного импульса и постоянным напряжением, причем на выходе получают сигнал без шумов.

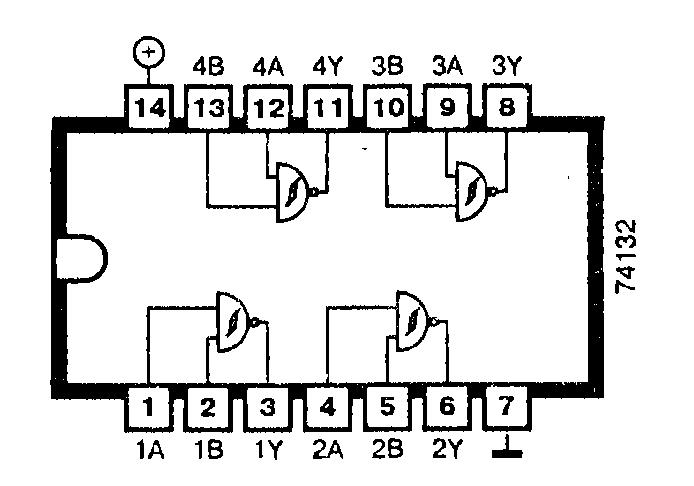

Аналогом по расположению контактов является микросхема 7400.

Применение

Логический элемент И-HЕ для принятия зашумленного входного сигнала или входного сигнала с медленно изменяющимся уровнем напряжения, формирователи импульсов, несинхронизированные и ждущие мультивибраторы, пороговые детекторы.

Производится следующая номенклатура микросхем: 74132, 74ALS132, 74AS132, 74LS132, 741S32.

Технические данные

Тип микросхемы	74132	74ALS132	74AS132	74LS132	74S132
Время задержки прохождения сигнала, нс	15	8	6,3	15	7,5
Ток потребления, мА	20	8	13	7	36

Состояние микросхемы 74132

Входы		Выход
A	B	Y
0	X	1
X	0	1
1	1	0
