74125
Описание

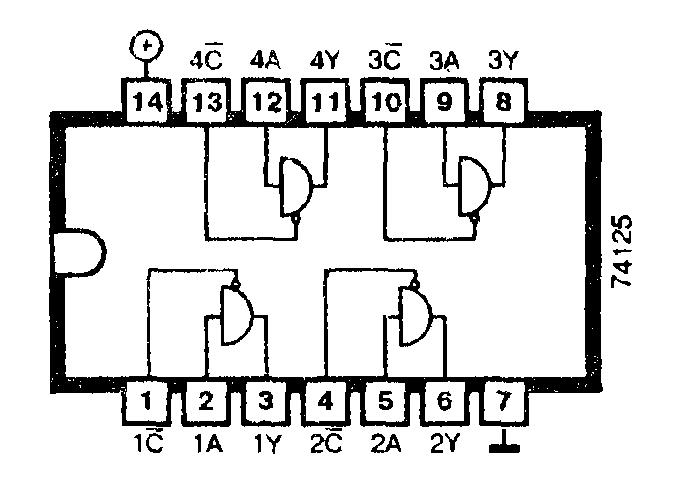

Микросхема 74125 содержит четыре отдельных буферных формирователя с выходами с тремя состояниями.
Работа схемы
Микросхема 74125 используется в качестве буфера шины при нормальных ТТЛ-уровнях. С помощью дополнительных управляющих входов (Control) выходы можно перевести в высокоомное (третье) состояние, подавая на соответствующий вход С напряжение высокого уровня. Иногда эти входы называют разрешающими (Enable).
С помощью микросхемы 74125 с тремя состояниями выходов можно также реализовать, схему МОНТАЖНОЕ И с коротким временем срабатывания.
Микросхема 74125 позволяет очень просто заменять каскадный выход интегральной микросхемы на выход с тремя состояниями, когда буфер подключается к выходу соответствующей ИС.
Аналогом микросхемы 74125 по расположению контактов является микросхема 74126, в которой выходы переходят в третье состояние, когда на управляющие входы C подается напряжение низкого уровня.
Применение
Драйвер линии.
Производится следующая номенклатура микросхем: 74125, 74F125, 74LS125.
| Тип микросхемы | 74125 | 74F125 | 74LS125 |
|---|---|---|---|
| Время задержки прохождения сигнала, нс | 10 | 5 | 10 |
| Ток потребления, мА | 32 | 23 | 11 |
| Входы | Выход | |
|---|---|---|
| A | B | Y |
| 1 | X | 1 |
| X | 1 | 0 |
| 0 | 0 | Z |
