Описание

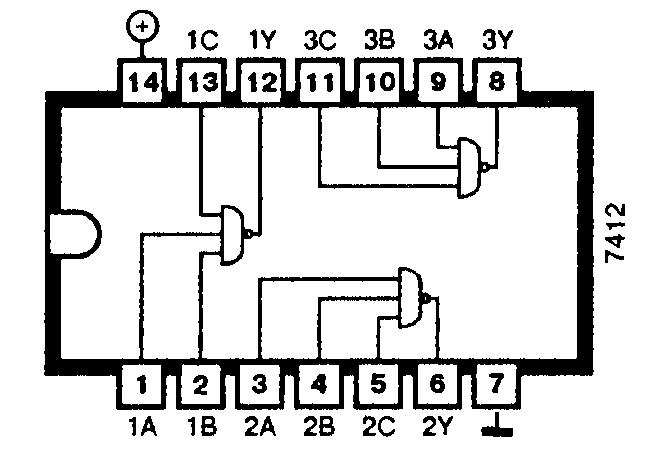

Микросхема 7412 содержит три отдельных логических элемента И-НЕ с тремя входами и открытым коллектором на выходе.

Работа схемы

Все три логических элемента микросхемы 7412 можно использовать независимо друг от друга.

При подаче напряжения низкого уровня на один или несколько входов каждого элемента микросхемы 7412 на выходе устанавливается напряжение высокого уровня. Если на все входы поступает напряжение высокого уровня, то на выходе устанавливается напряжение низкого уровня.

Для работы микросхемы 7412 необходимо подключить внешнее сопротивление (обычно 2,2 кОм) между используемым выходом и цепью питания +5 В.

Применение

Реализация логических функций И, И-НЕ, инвертирование сигналов.

Производится следующая номенклатура микросхем: 7412, 74ALS12, 74LS12, 74S12.

Технические данные

Тип микросхемы	7412	74ALS12	74LS12	74S12
Максимальное выходное напряжение, В	5,5	5,5	5,5	5,5
Время задержки прохождения сигнала, нс	20	25	16	16
Ток потребления, мА	6	0,8	1,2	18

Состояние микросхемы 7412

Входы			Выход
A	B	C	Y
0	X	X	1
X	0	X	1
X	X	0	1
1	1	1	0
